Para gerar uma imagem de visualização de uma peça no construtor de peça

Utilize este procedimento para gerar uma imagem de visualização da peça para ajudar durante a seleção de peça. O Gerador de peça gera a imagem de visualização com base em uma direção de vista especificada. Você pode selecionar entre as dez direções de vista padrão do AutoCAD para visualizar o modelo (topo, inferior, esquerda, direita, frente, trás, isométrico SW , isométrico SE, isométrico NE e isométrico NW).

1. Para criar uma imagem de visualização, na barra de ferramentas, clique em Gerar bitmap.

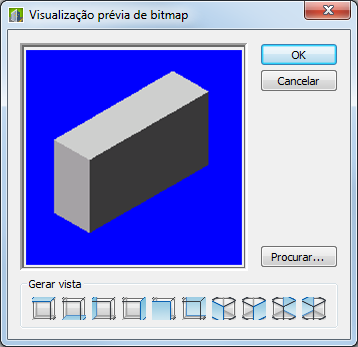

   A caixa de diálogo Visualizar bitmap é exibida.

2. Em Gerar vista, clique em uma direção de vista para a imagem de visualização da peça.

   Dica: Conforme selecionar uma vista, a janela de imagem de visualização na caixa de diálogo é atualizada. Isso permite visualizar todas as imagens de visualização disponíveis para a peça antes da seleção.

   Também é possível clicar em Procurar para navegar para e selecionar uma imagem de bitmap. Imagens predefinidas devem ter 200 x 200 pixels salvas com 256 cores.

3. Clique em OK.
