Crie um novo vértice em uma direção especificada, a partir do vértice atual da imagem. Ao menos um vértice deve existir na imagem, para que este comando funcione corretamente.
Para criar um novo vértice em uma direção, a partir da imagem atual
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse em uma rede denominada
Janela de comando de levantamento topográfico. - Na linha Comando, insira:
FIGURE BRG-DIST [rumo] [quadrante] [distância]
Exemplo de linha de comando
BEG BFIG
FIG NE 1000 1000
FIG BD 61.1111 1 30.480
AZIMUTE: 61.1111 DISTÂNCIA: 30.4800
NORTE: 1014.6902 LESTE: 1026.7063
FINAL

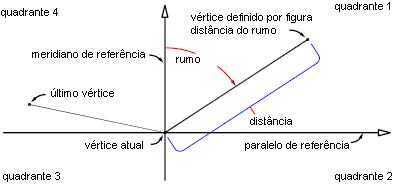

O seguinte ilustra o comando Distância de rumo de imagem:
