Você pode especificar a localização de um ponto utilizando um ângulo de deflexão e uma distância a partir de uma linha de referência.
O ângulo de deflexão é medido a partir da linha de referência de extensão para além do ponto final, e a distância é medida a partir do ponto final da linha

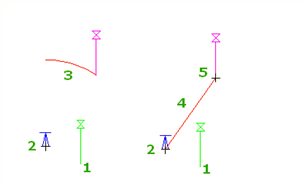

A extensão dos últimos dois pontos inseridos define a linha de referência, ou você vai precisar definir uma linha. A partir da linha de referência (1 e 2) e o ponto inicial (2), especifique um ângulo de deflexão (3) e distância (4) para especificar um ponto (5).
A linha de referência é atualizada cada vez que você insere um ponto.
- Se você for solicitado a inserir um ponto dentro do comando, execute um dos procedimentos a seguir:
- Insira ' dd.
- Ative a barra de ferramentas Comandos transparentes e selecione
.
- Se você ainda não tiver especificado pontos no comando principal, é preciso especificar uma linha de referência temporária ao executar um dos procedimentos a seguir:
- Selecione uma linha.
- Insira p e, em seguida, especifique um ponto inicial e final para a linha.
- Se você inseriu um ponto no comando principal, esse ponto é usado como o ponto inicial para a linha de referência temporária. Especifique o ponto final para a linha de referência temporária.
- Especifique o ângulo ao efetuar um dos seguintes procedimentos:
- Clique no desenho.
- Insira um valor numérico positivo ou negativo para o ângulo.
- Insira c para alternar o ângulo entre no sentido anti-horário ou horário, e, em seguida, especifique o ângulo.
- Especifique uma distância ao clicar no desenho ou ao inserir uma distância.
- Se solicitado, insira uma elevação. Para obter mais informações, consulte Para inserir uma elevação para um comando transparente. Nota: A elevação de prevenção para comandos transparentes é controlada pelo Comando Transparente Configuração Prompt para Pontos 3D. Para obter mais informações, consulte Sobre as configurações do comando transparente.
