Para criar uma observação por rumo e distância

Utilize o comando de rumo e distância (BD) para criar uma observação em referência ao ponto ocupado utilizando rumo e distância.

Nota: Para obter descrições de parâmetro, consulte a guia Referência rápida.

Para criar uma observação utilizando rumo e distância, utilizando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   BD (ponto) [rumo] [quadrante] [distância] (descrição)

Para criar uma observação utilizando rumo, distância e ângulo vertical, utilizando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   BD VA (ponto) [rumo] [quadrante] [distância] [ângulo vertical] (descrição)

Para criar uma observação utilizando rumo, distância e distância vertical, utilizando a linguagem de comando

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
2. Na linha Comando, insira:

   BD VD (ponto) [rumo] [quadrante] [distância] [ângulo vertical] (descrição)

Exemplos

O exemplo a seguir ilustra o uso do comando BD quando as unidades estiverem definidas como pés:

NE 1.100.100

STN 1

BD 2 45 1 100 PT

! RUMO: N 45-00-00 E DISTÂNCIA: 100,0000

! PONTO 2 NORTE: 170,7107 LESTE: 170,7107

! ELEV: <Nulo>

Este cria o ponto 2 no rumo e na distância especificados.

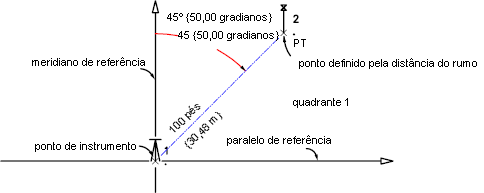

Ponto criado com o comando BD:

O ponto 2 é localizado ao transformar um rumo de 45°0'0" (50 gradianos) em Quadrante 1 (NE) em uma distância de 100 pés do ponto de instrumento, com a descrição PT.
