Para criar pontos em uma Direção/Distância de uma intersecção

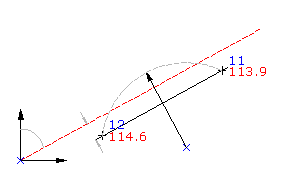

Cria um ponto na intersecção da direção (linha) e distância (círculo).

Especifique os valores ao selecionar pontos no desenho, usando comandos transparentes ou inserindo valores na linha de comando.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. Guia Início painel Criar dados de solo menu Pontos Criar Pontos - Intersecções Direção/Distância .
3. Especifique o ponto radial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o ponto.
4. Especifique o raio ao efetuar um dos seguintes procedimentos:
   • Insira um valor de raio.
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o raio.
5. Especifique o ponto inicial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o ponto.
6. Especifique a direção do ponto inicial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para definir o ponto.
   • Insira Z, e então insira o azimute da linha de direção.
   • Insira Be então, especifique o quadrante e o rumo.
7. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.

   No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

8. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
   • Clique perto do X onde deseja criar o ponto.
   • Insira A para colocar pontos em ambas as intersecções.
9. Insira uma descrição ou pressione Enter para ignorar a descrição.
10. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.

Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Controlar a aparência dos pontos em um desenho.
