Utilize um objeto de seção para examinar superfícies, modelos de corredor e redes de tubulação ao longo de uma linha de amostra (através de um alinhamento). No AutoCAD Civil 3D, cada seção é um objeto.
Uma seção é um objeto que possui dados de elevação ao longo de uma linha de amostra. Cada superfície, modelo de corredor, ou rede de tubulação que efetua a intersecção com o plano vertical definido pela linha de amostra resulta em um objeto de seção.
Linhas de amostra cruzadas um alinhamento com uma distância especificada para a esquerda e para a direita. Normalmente, linhas de amostra são criadas em estacas determinadas ao longo de um alinhamento horizontal.
Ao criar linhas de amostra ao longo de um alinhamento, objetos de seção também criados para um conjunto específico de superfícies propostas existentes, modelos de corredor ou redes de tubulação. Cada estilo padrão da linha de amostra e objeto de amostra são especificados através de um grupo de linhas de amostra. Outros objetos de amostra podem ser adicionados ao grupo de linhas de amostra após as linhas de amostra terem sido criadas. Para plotar as seções no desenho, crie diferentes gráficos de seção múltiplos gráficos de seção.

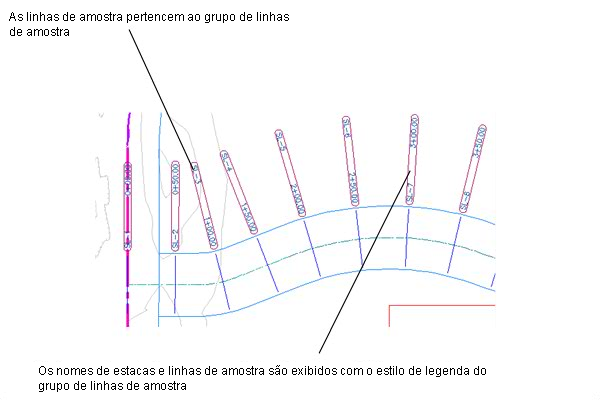

Um grupo de linhas de amostra
Seções, como alinhamentos e perfis, suportam conjuntos de legenda. Conjuntos de legenda permitem salvar e aplicar um número ilimitado de diferentes tipos de legendas.
Gráfico de seção de uma linha de amostra
Superfícies em seção
Quando uma superfície é incluída em uma seção, ela é definida usando os seguintes componentes:
- Vértices ou declividade de ponto de quebra, onde uma linha da declividade termina, outra linha deve começar.
- Segmentos de linha, que detalham a declividade da superfície entre dois pontos de quebra de declividade
Por exemplo, se uma seção é amostrada de uma superfície TIN, então as quebras de declividade são extraídas no ponto onde as (plano vertical definido por) linhas de amostra fazem a intersecção com as arestas TIN. A elevação entre estes dois segmentos de linha é linearmente interpolada unida com uma linha reta (assumindo que a linha de amostra entre estes dois pontos é também uma linha reta).
Corredores na seção
Quando um corredor é incluído em uma seção, o corredor é representada pelo formas fechadas e múltiplas camadas que são formadas pelas montagens e submontagens de corredor.
Redes de tubulação na seção
Quando uma rede de tubulação é incluído em uma seção, a seção exibe as peças de rede como especificado no estilo de tubulação e estrutura.
