Os estilos controlam as características de exibição e projeto de objetos de desenho.
Você pode utilizar os estilos para gerenciar com eficiência a aparência do objeto. Quando você criar um novo objeto, é possível aplicar um estilo predefinido para sua exibição. Mais tarde, você pode aplicar um estilo diferente. Você também pode criar novos estilos para atender às necessidades dos usuários diferentes e diferentes estágios do projeto. Se você alterar a definição do estilo, as alterações são aplicadas automaticamente para todos os objetos que utilizam esse estilo.
Os estilos de objeto no AutoCAD Civil 3D têm atributos gerais, como cor de objeto, a visibilidade dos componentes, tipos de linha e padrões de preenchimento.
De forma similar, estilos de legenda trabalham com formato de texto, conteúdo dos dados, localização e elementos gráficos, como as linhas de chamada de detalhe e as caixas de delimitação.
Dentro de seu processo de projeto, objeto e estilos de legenda deve ser criados com fins específicos em mente, tais como representar os objetos em diferentes estágios de aprovação, ou exibir as informações corretas para diferentes tipos de usuários. Antes de criar estilos de objeto, experimente com a edição de estilos para diferentes objetos para aprender os controles disponíveis.
Estilos para cada tipo de objeto são gerenciadas na guiaToolspaceConfigurações. A coleção Geral contém estilos que podem ser utilizados por mais de um tipo de objeto (denominado Estilos de múltiplos propósitos), bem como os estilos de legenda compartilhados. Todos os objetos do AutoCAD Civil 3D têm um estilo Básico, que pode ser utilizado como está, ou como base para criar novos estilos. Se você deseja personalizar alguns atributos de um estilo, é possível criar um novo estilo, ou fazer alterações em um estilo existente e salvá-lo com um novo nome. Grupos de estilos podem ser agrupadas e salvos como um arquivo de modelo de desenho (.dwt ). Todos os desenhos criados a partir de um determinado .dwt irão compartilhar os mesmos estilos. Os controles para criar estilos são padronizados ao máximo possível através de todas as operações para tornar o processo mais fácil.
Para objetos, é possível adicionar identificadores usando a guia Anotação para acessar a caixa de diálogo Adicionar legendas ou menus de legenda específicos de recurso.
Você pode criar conjuntos de estilos de legenda para alinhamentos, perfis e seções para gerenciar várias legendas com facilidade. Após o conjunto ser definido, ele pode ser aplicado ou removido de um objeto em uma única operação.

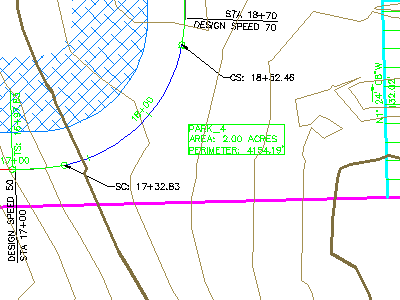

Estilos de objeto para uma superfície, lotes, e um alinhamento, mostrando a estilização

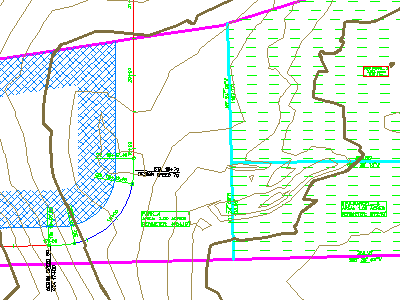

Estilos de legenda, incluindo duas legendas de alinhamento em estado de arrastamento
Estilos de legenda
Estilos de legenda são utilizados para controlar e gerenciar a exibição de legendas e expressões para uma classe de objetos.
As legendas são associados com muitos objetos e seu conteúdo é atualizado sempre que o próprio objeto é alterado. Legendas também são controladas por estilos. Você pode modificar os estilos de legenda da mesma forma que você modifica os estilos de objeto: clique com o botão direito do mouse o nome de estilo na guia Configurações do Toolspace e, a seguir, clique em Editar.

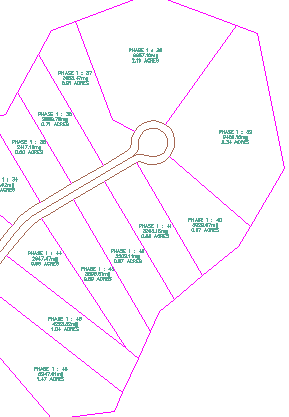

As legendas da área de lote aparecem no desenho conforme elas apareçam na visualização do Compositor de estilo de legenda
Você pode criar e salvar conjuntos de legendas para alinhamentos, perfis e seções, os quais permitem aplicar vários tipos de legenda em uma única operação. Por exemplo, um conjunto de legendas de alinhamento pode incluir legendas para estacas principais, estacas secundárias e pontos de geometria.
As legendas podem incluir texto, blocos, marcadores e chamadas de detalhe. Você pode criar legendas e visualizar sua aparição na caixa de diálogo Compositor de Estilo de Legenda, conforme demonstrado na seguinte ilustração:

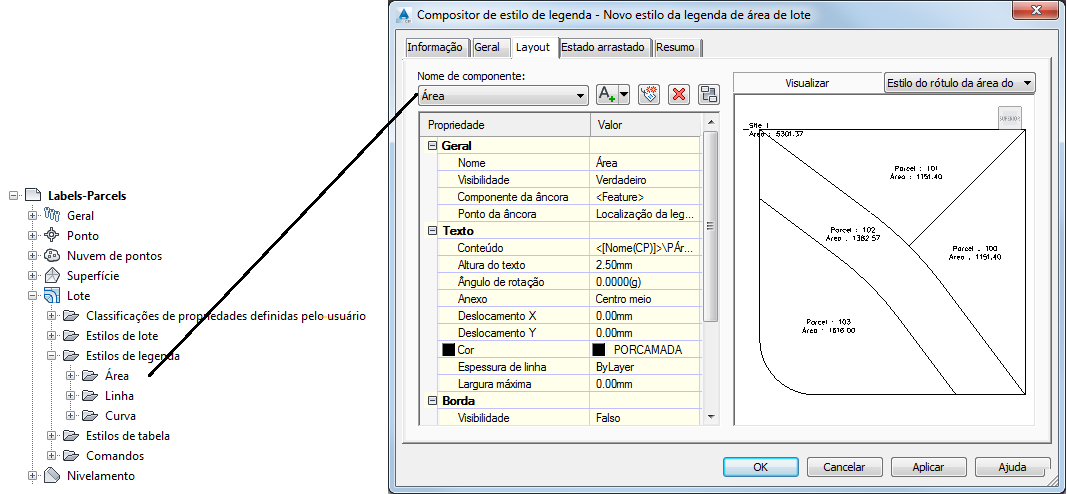

Visualizando estilo de legenda personalizado para área de lote
Os estilos de legenda gerais são usados por linhas, linhas do recurso e corredores. Este conjunto contém também estilos de legenda de nota, que não são específicos para um objeto.
Para obter informações sobre como gerenciar estilos de legenda, consulte Estilos de legenda.
Estilos de tabela
Estilos de tabela são utilizados para controlar e gerenciar a exibição para tabelas associadas com uma classe de objetos.
AutoCAD Civil 3D fornece tabelas de dados automatizadas para pontos, superfícies, lotes, alinhamentos e quantidade de levantamento. Como mostrado na ilustração a seguir, estas tabelas fornecem uma exibição concisa dos dados de objeto como uma alternativa para a utilização de legendas de objeto. Os estilos de tabela controlam as propriedades de dados e os componentes exibidos da tabela.
Exemplo de tabela de dados para lotes
Propriedades de dados incluem o formato de dados, a ordem das colunas, o estilo de texto e se o título da tabela e os cabeçalhos de coluna são repetidos, caso a tabela seja dividida. Componentes de exibição incluem bordas, separadores, aterro e texto. Você pode controlar a visibilidade, cor, tipo de linha e a escala de cada componente.
