Utilize o comando de distância de deflexão () para criar rapidamente um ponto usando um ângulo de deflexão e uma distância a partir de uma linha estabelecida.
O termo ângulo de deflexão se refere a direção angular virada da extensão do curso anterior. Além disso, também é possível usar um ângulo vertical ou uma distância vertical para localizar o ponto.
Para criar uma observação utilizando o ângulo de deflexão e distância, utilizando a linguagem de comando
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
- Na linha Comando, insira:
DD (ponto) [ângulo] [distância] (descrição)
Para criar uma observação utilizando o ângulo de deflexão e distância e um ângulo vertical, utilizando a linguagem de comando
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
- Na linha Comando, insira:
DD VA (ponto) [ângulo] [distancia] [ângulo vertical] (descrição)
Para criar uma observação utilizando o ângulo de deflexão e distância e um ângulo vertical, utilizando a linguagem de comando
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede em que você deseja adicionar pontos, e clique na janela Comando de levantamento topográfico.
- Na linha Comando, insira:
DD VD (ponto) [ângulo] [distancia] [distância vertical] (descrição)
Exemplos
O exemplo a seguir ilustra o uso do comando de ângulo de deflexão.
NE 1.100.100
STN 1
AZ 1 2 100
BS 2
DD 3 85.2657 60.960
! AZIMUTE: 385.2657 DISTÂNCIA: 60.9600
! PONTO 3 NORTE: 159.3345 LESTE: 86.0167
! ELEV: <Nulo>

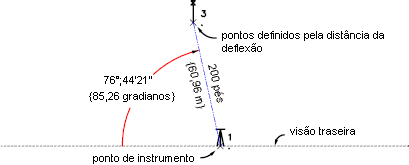

Pontos criados usando o comando DD:
O ponto 3 está localizado ao virar um ângulo com deflexão de 85.2657 a direita da extensão do linha de visibilidade traseira em uma distância de 200. Ângulos e distâncias encontram-se em unidades atuais, a não ser que você digite um sufixo qualificado.
