Para criar pontos em uma distância/intersecção de alinhamento

Cria um ponto na intersecção de uma linha de distância e um alinhamento.

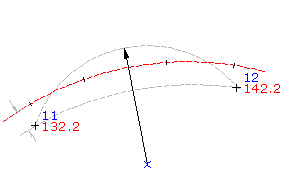

A intersecção é localizada onde a distância radial de um ponto especificado cruza o alinhamento.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. Guia Início Painel Criar dados de terreno Menu Pontos Criar Pontos - Intersecções Distância/alinhamento .
3. Selecione um objeto de alinhamento.
4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
5. Especifique o ponto radial ao efetuar um dos seguintes procedimentos:
   • Selecione um ponto no desenho.
   • Utilize comandos transparentes para especificar o ponto.

   No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

6. Especifique o raio ao efetuar um dos seguintes procedimentos:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
7. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
   • Clique perto do X onde deseja criar o ponto.
   • Insira A para colocar pontos em ambas as intersecções.
8. Insira uma descrição ou pressione Enter para ignorar a descrição.
9. Insira uma elevação para o ponto ou pressione Enter para ignorar a elevação.

Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Controlar a aparência dos pontos em um desenho.
