Para criar um vértice de figura utilizando uma distância de deflexão

Cria um vértice de figura utilizando um ângulo de deflexão e uma distância. O ângulo do desvio é ativado no sentido horário a partir do azimute atual. Dois ou mais vértices devem existir na imagem para usar este comando.

Para criar um vértice de figura usando uma distância e um ângulo de deflexão

1. No Toolspace, na guia Levantamento topográfico, clique com o botão direito do mouse na rede de nomejanela Comando de Levantamento topográfico.
2. Na linha Comando, insira:

   FIGURE DEFL-DIST [ângulo] [distância]

Exemplo de linha de comando

NE 20 1200 1200

NE 21 1400 1300

BEGIN STONE_ST

PT 20

PT 21

FIG DD -33.3333 91.440

RT -91.440

FIG ZD (AZ 21 20) 60.960

CLOSE

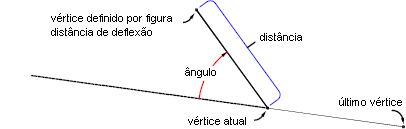

Abaixo está ilustrado o comando Distância de deflexão da imagem:
