- Na barra de ferramentas Gerador de peça, clique em Validar.
Após a conclusão bem-sucedida destes procedimentos, a peça será validada e a barra de status será atualizada com uma mensagem indicando se a validação da peça foi bem-sucedida.

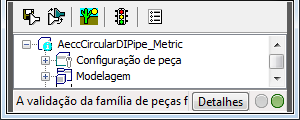

A peça é válida
Se houver erros no modelo, a mensagem da barra de status informará que a validação da peça falhou, e uma caixa de diálogo será exibida listando os erros. Revise os erros, faça as modificações necessárias e repita esta etapa até que a validação seja bem-sucedida.

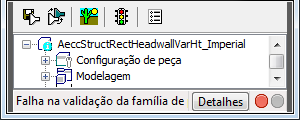

A peça é inválida

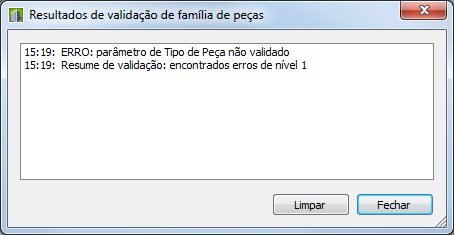

caixa de diálogo do código de erro resultante quando a peça for inválida
Nota: Talvez haja advertências na caixa de diálogo Resultados da validação da família de peças, mesmo quando a peça for válida. - Uma vez que a validação for bem-sucedida, na barra de ferramentas, clique em Salvar a família de peças ou Salvar a família de peças como.
- Especifique se deseja que a peça fique disponível no catálogo.
- Clique em Sim para disponibilizar a peça para os usuários.
- Clique em Não para manter a peça oculta.
Nota: Este prompt altera a opção Ocultar peça na caixa de diálogo Opções no Gerador de peça.A peça é salva na localização do catálogo especificada.
- Clique em Fechar no menu Arquivo. Nota: Neste ponto, você será solicitado a salvar as alterações no arquivo de desenho <nome da nova família de peças>.dwg. Se salvou a família de peças, você deve salvar também este arquivo de desenho, então clique em Sim no prompt. Se não salvou a família de peças, então clique em Não no prompt para não salvar este arquivo de desenho.
