Utilize as seguinte alças para editar as tubulações de pressão no gráfico do perfil longitudinal. As alças específicas são exibidas em cada ilustração em vermelho.

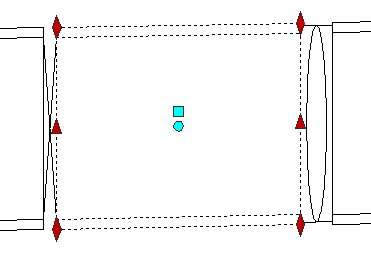

Alterar a elevação superior, centro e inferior da tubulação de pressão
Estas alças permitem mover os segmentos da tubulação de pressão para cima ou para baixo. Estas alças estão localizadas nos pontos inicial e final da tubulação.
Alongar a tubulação de pressão
Estas alças permitem encurtar ou alongar a tubulação e manter sua inclinação. Estas alças estão localizadas nos pontos inicial e final da tubulação. O uso destas alças para editar o comprimento da tubulação, altera os comprimentos 2D e 3D do segmento da tubulação de pressão. Estas alças aparecem em conexões abertas.

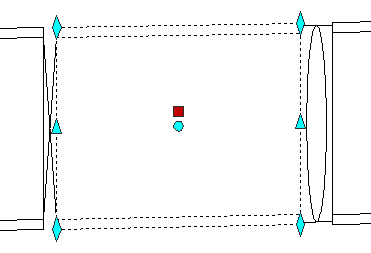

Localização
Esta alça permite que você desconecte uma tubulação de outras peças e movê-la.

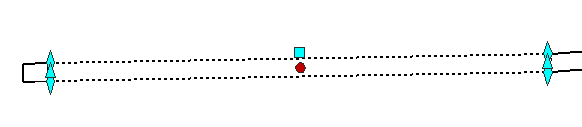

Tubulação curvada
Esta alça permite converter uma tubulação reta para uma curvada composta de segmentos de um comprimento fixo que seja igual ao comprimento de corte para aquela tubulação de pressão.

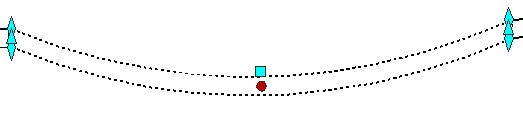

Clique a arraste a alça de tubulação curva para criar uma curva.
