Para criar pontos em uma intersecção objeto/alinhamento

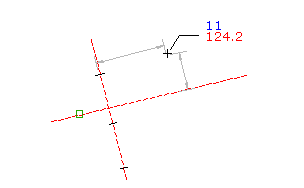

Cria um ponto na intersecção de um objeto e um alinhamento ou em um deslocamento a partir da intersecção.

Se o objeto de linha ou de arco não efetuarem a intersecção com o alinhamento, o comando estenderá um objeto para determinar o ponto de intersecção.

1. Selecione as configurações e crie estilos, camadas, grupos de ponto e chaves de descrição.
2. Guia Início painel Criar dados de terreno menu Pontos Criar pontos - Intersecções Objeto/alinhamento .
3. Selecione um objeto de alinhamento.
4. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.
5. Selecione um objeto.
6. Especifique a distância de deslocamento ao executar um dos procedimentos a seguir:
   • Insira uma distância.
   • Selecione um ponto no desenho.
   • Utilize os comandos transparentes para especificar um ponto para definir o deslocamento.

   No desenho, um X marca cada ponto de intersecção. Se somente uma intersecção for localizada, o ponto será criado automaticamente.

7. Especifique o ponto de intersecção ao efetuar um dos seguintes procedimentos:
   • Clique perto do X onde deseja criar o ponto.
   • Insira A para inserir pontos em ambas as intersecções.
8. Insira a descrição ou pressione Enter para pular a descrição.
9. Insira uma elevação para o ponto, ou pressione Enter para ignorar a elevação.

Nota: Vários fatores influenciam o modo como o ponto é exibido. Para obter mais informações, consulte Controlar a aparência dos pontos em um desenho.
