Você pode calcular a intersecção entre uma linha e um arco. A linha é estabelecida por um ponto, rumo e deslocamento.
Nota: Para obter descrições de parâmetro, consulte a guia Referência rápida.
Para calcular a intersecção de uma linha de arco e rumo na janela Comando de levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede a editar e clique em janela Comando de levantamento topográfico.
- Clique no menu Intersecções
Arco/Rumo. - Insira o identificador de ponto do centro do arco.
- Insira o raio do arco.
- Insira o identificador do ponto inicial da linha.
- Insira o rumo da linha.
- Insira o quadrante da linha.
- Insira um deslocamento
- Insira uma das seguintes opções:
- N: Para selecionar a intersecção mais ao nordeste.
- S: Para selecionar a intersecção mais ao sul.
- E: Para selecionar a intersecção mais ao leste.
- E: Para selecionar a intersecção mais ao leste.
- R: Para selecionar a solução mais próxima.
- R: Para selecionar a solução mais distante.
- 1: Para selecionar a intersecção 1.
- 2: Para selecionar a intersecção 2.
- A: Para selecionar todas as intersecções.
- P: Para selecionar a intersecção com seu dispositivo apontador.
Para calcular a intersecção de uma linha de arco e rumo, utilizando a linguagem de comando de levantamento topográfico
- No Toolspace, na guia Levantamento topográfico, clique com o botão direito na rede a editar e clique em janela Comando de levantamento topográfico.
- Na linha Comando, insira:
ARCB [ponto] [raio] [ponto 1] [rumo] [quadrante] [deslocamento]
Exemplo de linha de comando
NE 1.100.100
NE 2 200 200
ARCB 2 200 1 50 1 -50
! INTERSECÇÃO # 1 NORTE:372,285978 LESTE:301,575300
! INTERSECÇÃO # 2 NORTE:98,424700 LESTE:27,714022

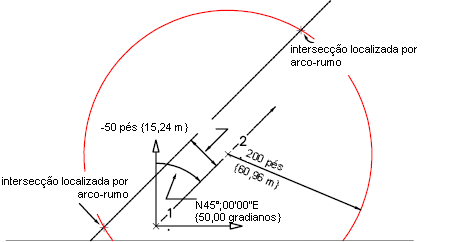

Intersecções estão localizadas entre um raio de arco de 200 com seu centro no ponto 2 e um rumo de 50,0000 desenhado pelo ponto 1 com uma distância de deslocamento de 50 para a esquerda.
