Uma Superfície TIN compreende os triângulos que formam uma rede triangulada irregular.
Linhas TIN formam triângulos que compõem a triangulação de superfície. Para criar linhas, AutoCAD Civil 3D conecta os pontos de superfície que estão próximas entre si. A elevação de qualquer ponto da superfície é definida por interpolação às elevações dos vértices dos triângulos que o ponto fique em.
Superfícies TIN são úteis para:
- Mapeamento de superfícies variáveis com distribuição irregular de amostra de dados que representa a influência de fluxos, estradas e lagos.
- Examinar as áreas localizadas (mapas em larga escala)
Superfícies TIN geralmente levam mais tempo para desenvolver e requer mais espaço em disco que superfícies de malha.
Quando o AutoCAD Civil 3D cria uma Superfície TIN do ponto dados, isso computa a triangulação de Delaunay dos pontos. Com Triangulação de Delaunay, nenhum ponto fique dentro do círculo determinado pelos vértices de um triângulo.
Dados da linha obrigatória (de linhas obrigatórias, contornos, ou limites) afetam como a superfície é triangulada. A borda de uma linha obrigatória entre os pontos faz com que o programa conecte esses pontos a uma borda do triângulo TIN, mesmo se isso viola a Propriedade Delaunay.

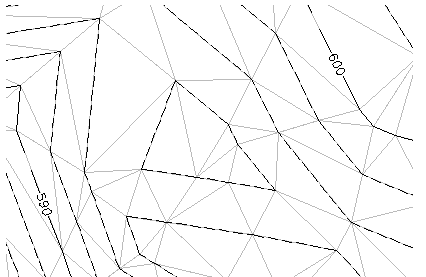

Uma superfície TIN com linhas de curva de nível:
