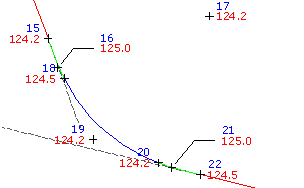

Cria um ponto em cada ponto de geometria em um alinhamento.
Pontos de geometria são pontos de curvatura (PC), pontos de tangência (PT), curvas em espiral (SC), espirais em curva (CS), espirais tangentes (TS), tangentes em espiral (ST) e pontos de intersecção (PI).
Ao criar pontos usando este comando, você não é instruído com uma descrição se a configuração Lembrete para obter descriçõesCriação de pontos estiver definida como Objeto automático. A descrição pura e completa para o ponto é atribuída automaticamente com base no tipo de ponto criado. A descrição atribuída é exibida no desenho se o estilo de legenda de ponto atual contiver uma descrição não processada ou uma descrição completa do componente de texto.
A tabela a seguir descreve legendas de vértice de alinhamento que são criadas e a descrição que é atribuída com base no tipo de ponto:
|
Criar legenda |
Definição |
|---|---|
|
BOA |
Início de alinhamento |
|
PI |
Ponto de intersecção |
|
CPI |
Ponto de intersecção de curva |
|
PT |
Ponto de tangência |
|
PC |
Ponto de curvatura |
|
SPI |
Ponto de intersecção de espiral |
|
TS |
Intersecção tangente-espiral |
|
CS |
Intersecção curva-espiral |
|
ST |
Intersecção espiral-tangente |
|
CC |
Ponto de centro de curva ou de raio |
|
EOA |
Final de alinhamento |
As configurações de pontos, estilos, camadas, grupos de ponto e chaves de descrição podem afetar como um ponto é criado ou como ele é exibido no desenho.
