Utilize esta guia para definir a aparência da conexão em uma vista da planta 2D.
Conexão
Conexões podem ser representadas em vista da planta por sua linha de centro ou por um símbolo de bloco.

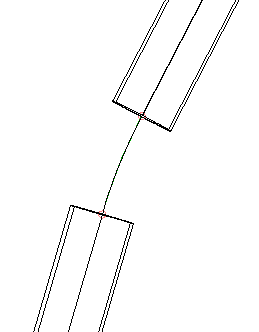

- Visualizar como linha de centro
-
Exibe a conexão como a linha de centro do bloco que é definido no catálogo de redes de pressão.
- Exibir como bloco definido pelo catálogo
-
Exibe a conexão usando o bloco definido no catálogo de redes de pressão.
- Exibir como bloco definido pelo usuário
-
Exibe a conexão utilizando um bloco especificado pelo usuário. As seguintes opções estão disponíveis:
- Nome do bloco: Especifica o nome do bloco a utilizar como o símbolo da conexão. Você pode selecionar um bloco do desenho atual ou adicionar um bloco ao desenho selecionando um arquivo de desenho.
- Escala fixa: Escalona o símbolo de conexão através dos parâmetros X, Y e Z.
