Para criar um vértice utilizando ângulo girado de uma inclinação posterior anterior Dois ou mais vértices devem existir na imagem para usar este comando.
Para criar um vértice utilizando um ângulo e distância
- No Toolspace, na guia Levantamento topográfico, clicar com o botão direito do mouse em uma rede nomeada
Janela de comando de levantamento topográfico. - Na linha Comando, insira:
FIGURE ANG-DIST [ângulo] [distância]
Exemplo de linha de comando
FIG NE 1000 1000
FIG ZD 0 222.2222
FIG AD 55.5556 304.80
AZIMUTE: 255.5556 DISTÂNCIA: 304.8000
NORTE: 1026.301 LESTE: 766.510
FIG AD 83.3333 15.240
AZIMUTE: 138.8889 DISTÂNCIA: 15.2400
NORTE: 1017.559 LESTE: 778.993
FINAL
Nota:
As distâncias estão nas unidade no banco de dados de levantamento topográfico, a não ser que você insira um sufixo de qualificação.

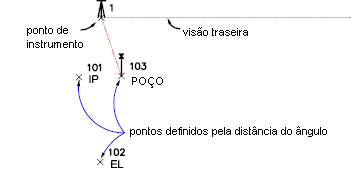

A figura abaixo ilustra o comando Distância de ângulo da imagem:
