Sobre as legendas de curva de nível

Você pode criar legendas de curva de nível ao especificar os segmentos de linha que cruzam as linhas de curva de nível de uma superfície. Adicione uma Única, Múltiplas ou Múltiplas em intervalo legendas de curva de nível. Modifique as propriedades de linhas de legenda de curva de nível para alterar o estilo da legenda para legendas de curva de nível principal e secundária definida pelo usuário.

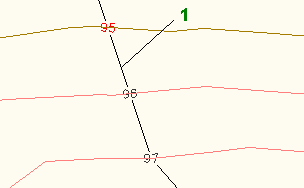

Múltiplas legendas de curva de nível

Utilize uma linha ou polilinha de um objeto existente como uma linha de legenda ou desenhe uma linha de legenda (1) que cruza múltiplas curvas de nível

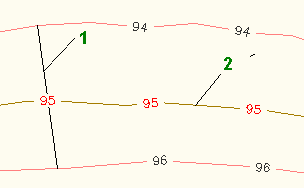

Múltiplas legendas de curva de nível em um intervalo

Crie múltiplas legendas de curva de nível em um intervalo ao desenhar uma linha da legenda de curva de nível (1) que cruza curvas de nível de superfícies e especifique o intervalo (2) entre as legendas ao longo dessas curvas de nível.

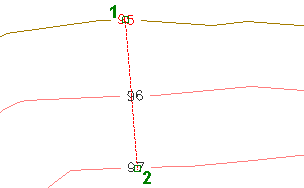

Legendas de curva de nível única

Utilize uma linha ou polilinha de um objeto existente como uma linha de legenda ou desenhe linhas de legenda instantaneamente paras curvas de nível únicas ou múltiplas.

Nota: A linha que é usada para inserir as legendas de curva de nível é um objeto personalizado chamado de Objeto de grupo de legendas de curva de nível da superfície. A camada padrão para este objeto é especificada na guia Camadas do objeto da caixa de diálogo Configurações do desenho. Congelar a camada padrão da linha da legenda de curva de nível, congela as legendas de curva de nível. Para controlar a visibilidade da linha da legenda de curva de nível, altere suas configurações de exibição nas propriedades da linha da legenda de curva de nível.

Dica: Para fazer com que uma legenda de curva crie um máscara da curva de nível utilize a propriedade Máscara em segundo plano no estilo de legenda de curva de nível. Edite o estilo de legenda de curva de nível usando o Compositor de estilo de linha, e na guia Layout sob Borda, defina o valor para Máscara em segundo plano como Verdadeiro.

Você também pode utilizar a propriedade Máscara na paleta Propriedades do AutoCAD para mascarar linhas de curva de nível. Para obter mais informações, consulte Sobre máscara em segundo plano para componentes de estilo de legenda.
