Você pode adicionar dados de propriedade hidráulica para as redes de tubulação do AutoCAD Civil 3D de algumas maneiras diferentes.
Redes de tubulação criadas no AutoCAD Civil 3D não contêm valores para informações sobre as propriedades hidráulicas, como as linhas de declividade hidráulica (HGL) de linhas de declividade de energia (EGL), por padrão. Enquanto as redes de tubulação contêm as propriedades para este tipo de informação, as propriedades hidráulicas estão definidas como zero ou “Não definidas" por padrão.
Você pode adicionar dados de propriedade hidráulica para uma rede de tubulação do AutoCAD Civil 3D utilizando os métodos a seguir:
- ao exportar a rede de tubulação para um arquivo .stm, importar o arquivo para o Storm Sewers Extension, e usar o Storm Sewers Extension para adicionar propriedades hidráulicas na rede de tubulação
Você pode usar o Storm Sewers Extension para executar a análise hidráulica no trecho da tubulação. Uma vez feito isto, é possível importar o arquivo .stm de volta para o AutoCAD Civil 3D. Neste ponto, a rede de tubulação do AutoCAD Civil 3D irá conter dados válidos de propriedade de hidráulica (HGL, EGL, e assim por diante) que foram obtidos a partir do Storm Sewers Extension.
- Também é possível obter dados de propriedade de hidráulica importando um arquivo .xml que contenha dados válidos de informação de propriedade hidráulica.
- Também é possível inserir seus próprios valores para propriedades hidráulicas usando o Panorama. Isto pode ser útil se você pretende importar depois os dados de rede de tubulação em algum outro aplicativo, como o Storm Sewers Extension, para executar análise hidráulica.
Uma vez que você tenha os dados de propriedade hidráulica em uma rede de tubulação do AutoCAD Civil 3D, é possível visualizar, editar e legendar as linhas de declividade hidráulicas e linhas de declividade de energia em vistas do perfil longitudinal. Também é possível visualizar e editar os valores de dados de propriedade hidráulica específicos na caixa de diálogo e vista de tubulação e estrutura.
Quando adicionar dados de análise hidráulica para as redes de tubulação AutoCAD Civil 3D, as seguintes propriedades hidráulicas são preenchidas com valores válidos para tubulações e estruturas:
| Propriedade hidráulica | Disponível para... |
|---|---|
| linha de declividade hidráulica | tubulações e estruturas |
| linha da declividade de energia | tubulações e estruturas |
| taxa de fluxo | tubulações |
| perda de junção | tubulações |
| período de retorno | tubulações |
| capacidade conhecida | estruturas |
| alvo de bypass | estruturas |
No AutoCAD Civil 3D, linhas de declividade hidráulicas e linhas de declividade de energia são exibidas como uma linha reta através das estruturas, conectadas entre as propriedades do HGL acima ou do EGL acima a partir de uma tubulação para a propriedade HGJ para baixo ou EGL para baixo da próxima tubulação.
Também é possível criar estilos de legenda que exibem legendas para propriedades hidráulicas, como HGL e EGL.
Visualizar dados hidráulicos em vistas do perfil longitudinal

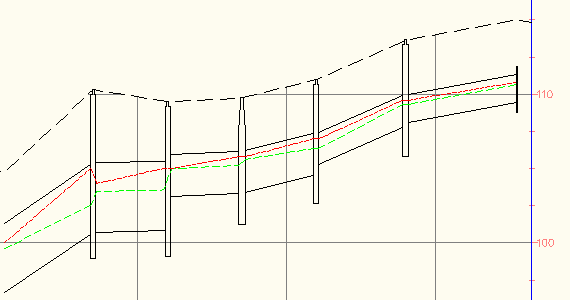

Você pode visualizar dados de propriedade hidráulica (linhas de declividade hidráulicas e linhas de declividade de energia) de redes de tubulação em gráficos do perfil longitudinal. Por exemplo, a ilustração a seguir mostra uma linha de declividade e uma linha de declividade de energia exibidas em um gráfico do perfil longitudinal.
A linha de declividade de energia é exibida como uma linha tracejada vermelha (no topo). A linha de declividade hidráulica é exibida como uma linha tracejada verde (abaixo da linha de declividade de energia).
Para visualizar as linhas de declividade hidráulicas e linhas de declividade de energia em gráficos do perfil longitudinal, é necessário assegurar que as tarefas a seguir foram executadas:
| Tarefa |
|---|
| Adicionar informações de propriedade hidráulica para a rede de tubulação ao executar análise hidráulica na rede de tubulação usando o Storm Sewers Extension |
| Editar os componentes HGL e EGL listados na guia Exibir da caixa de diálogo Estilo de tubulação. Somente é preciso fazer isso para estilos de tubulação, não para os estilos de estrutura. |
| Adicionar peças de tubulação em um gráfico do perfil longitudinal |
Também é possível criar estilos de legenda que exibem as legendas para propriedades de hidráulica, como HGL e EGL.
Além de visualizar as redes de declividade hidráulica e de linha de declividade de energia em gráficos do perfil longitudinal, também é possível visualizar e editar os valores de dados de propriedade hidráulica das seguintes formas:
| Método de edição | Descrição |
|---|---|
| Caixa de diálogo Propriedades de tubulação ou estrutura | Clique na guia Propriedades de peça das caixas de diálogo Propriedades de tubulação ou estrutura e navegue para baixo para visualizar os valores para as propriedades de hidráulica. |
| Vista de rede de tubulação | Exiba a rede de tubulação na Vista de rede de tubulação e navegue para visualizar ou editar os valores de dados de propriedades hidráulicas. |
Editando dados de propriedade hidráulica
Editar uma rede de tubulação podem fazer com que os dados de propriedade hidráulica se tornem inválidos. É importante observar que, se você deseja editar as propriedades físicas de uma rede de tubulação depois de ser importada de um arquivo .stm, as informações hidráulicas podem se tornar inválidas. Para notificá-lo sobre esta possibilidade, uma mensagem similar a seguinte é exibida quando você editar peças de rede de tubulação a partir de uma rede de tubulação que foi importada do Storm Sewers Extension:
Uma rede de tubulação que contém propriedades hidráulicas foi alterada e as propriedades podem ser inválidas.
Esta mensagem é exibida somente na primeira vez que tentar editar a rede de tubulação. Se tentar editar a rede de tubulação novamente, a mensagem não é exibida.
Se não visualizar esta mensagem, é possível utilizar o comando Editar em Storm Sewers para exportar dados de rede de tubulação e atualizar propriedades hidráulicas. Como um mínimo, é recomendado que verifique se a informação hidráulica para a rede de tubulação ainda é válida e não foi alterada de modo a causar resultados indesejados ou inesperados em seu projeto.
Se estiver editando uma rede de tubulação que não contêm valores para propriedades hidráulicas, esta mensagem não é exibida.
