É fácil alinhar os projetos de layout entre o Inventor e o AutoCAD. Primeiro, identifique um arquivo de projeto do Inventor para cada desenho de layout do AutoCAD. Esse é o caminho certo para a obtenção de uma sincronização sem falhas. Essa funcionalidade é excelente para quem trabalha com vários layouts de uma só vez e usa bibliotecas de recursos diferentes nesses layouts.
Veja como funciona:

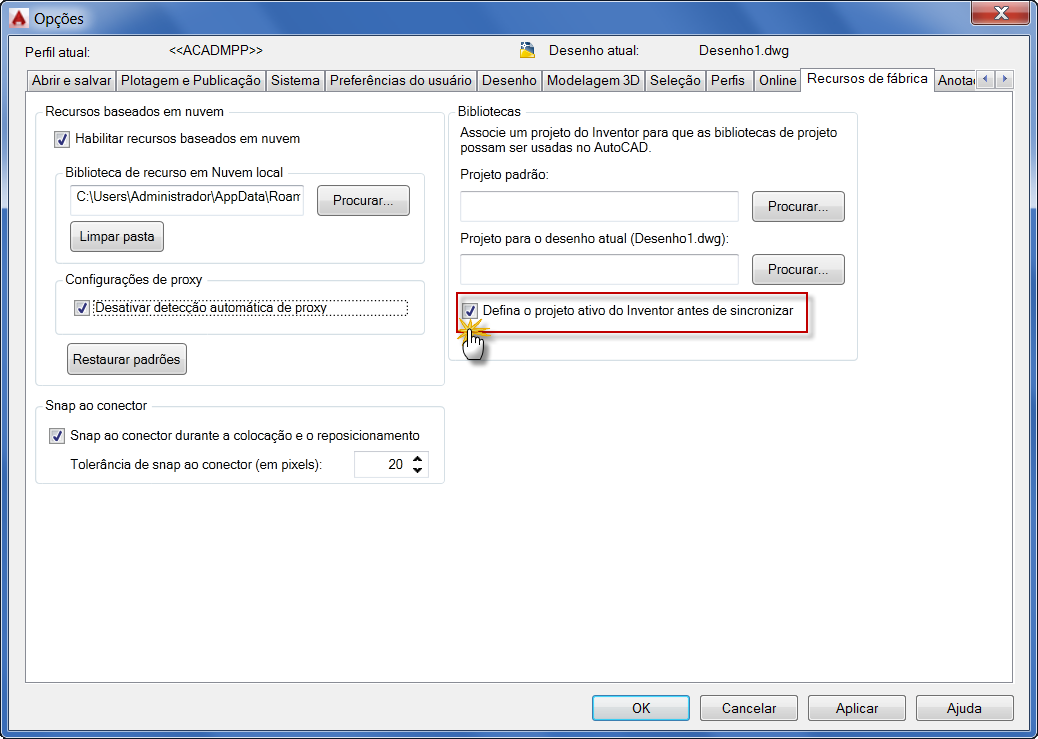

Defina o arquivo de projeto associado do arquivo DWG no AutoCAD.

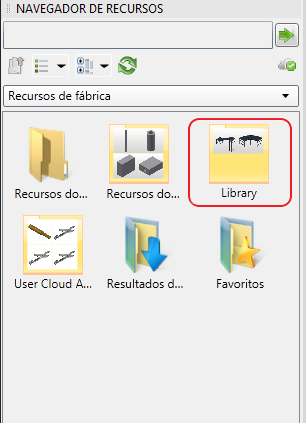

No AutoCAD, o arquivo de projeto associado do arquivo DWG é usado pelo Navegador de recursos do Factory para exibir os recursos associados (se uma biblioteca estiver configurada no arquivo de projeto).
Quando o AutoCAD é sincronizado com o Inventor, o arquivo de projeto associado do arquivo DWG é utilizado para definir o arquivo de projeto atual no Inventor.

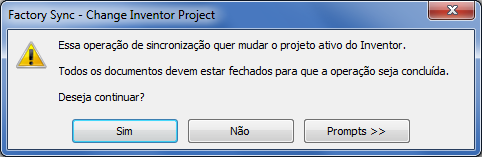

Confirme a alteração quando a caixa de diálogo for exibida; seu desenho 2D será sincronizado com o modelo 3D por meio do projeto identificado no AutoCAD.
De maneira semelhante, quando você opta por sincronizar o Inventor com o AutoCAD, o arquivo de projeto do Inventor é sincronizado com o arquivo DWG.
