O procedimento a seguir descreve as etapas necessárias para criar um recurso com variantes. O recurso de exemplo utiliza um simples retângulo que mede 600 mm de comprimento, 400 mm de largura e 100 mm de espessura. Quatro variantes de recurso são definidas para produzir comprimentos de 600 mm, 800 mm, 1000 mm e 1200 mm.
Guia Fábrica
painel Inicialização de fábrica
Importar modelo
No
menu suspenso Criar recurso. Abrir uma peça ou uma montagem existente.
guia Fábrica
painel Inicialização de fábrica
Modelar como peça
No
menu suspenso Criar recurso. Insira o ambiente do esboço e o recurso. Se você deseja seguir com este procedimento, utilize a etapa 3 acima. Certifique-se de usar o métrico Modelo de peça padrão (mm ). Se as configurações do modelo (como definido na caixa de diálogo Opções de fábrica) especificarem unidades inglesas, use, a seguir, o comando Novo para o
menu do aplicativo Inventor e selecione modelo de peça padrão (mm ).

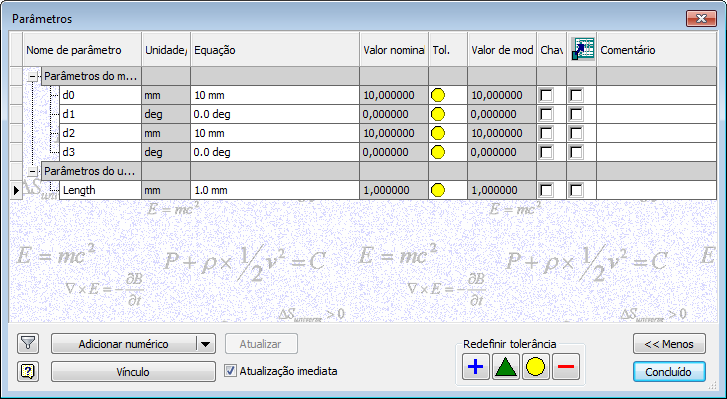

Quando a peça estiver completa, uma ou mais os Parâmetros do usuário deve ser definido.
Na faixa de opções, clique na
guia Fábrica
painel Parâmetros
Parâmetros
.
Faça o seguinte para definir as variantes de recurso:
Na faixa de opções, clique na
guia Fábrica
painel Recursos de fábrica
Gerador de recursos
.
Na faixa de opções, clique na
guia Gerador de recursos
painel Criar
Superfície de patamar
.
guia Gerador de recursos
painel Criar
Variantes de recurso
.

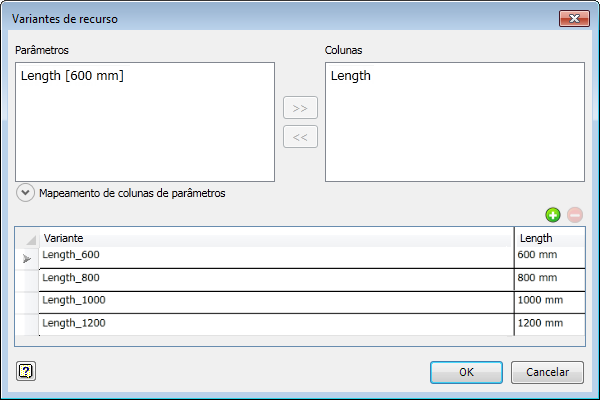

para criar a primeira variante na tabela. O nome da variante aparece como Variant_1 na lista de variante e 600 mm aparece na coluna Comprimento.
.
Na faixa de opções, clique na
guia Gerador de recursos
painel Publicar

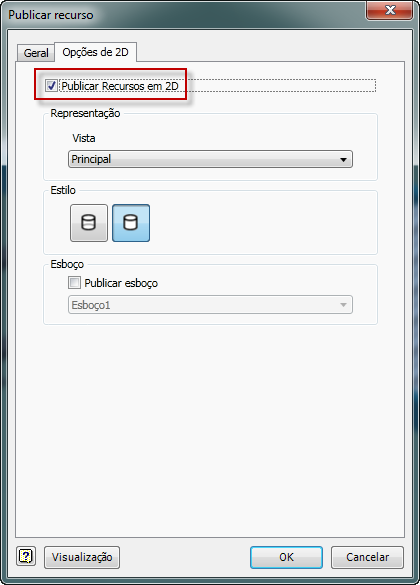

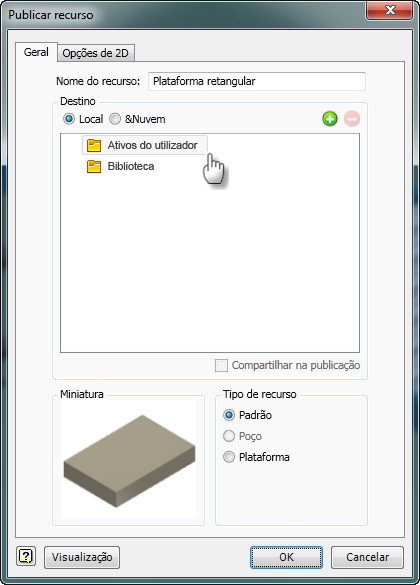

Publicar recurso
.

Na faixa de opções, clique em
guia Gerador de recursos
painel Sair
Concluir Gerador de recursos
. Se as configurações do modelo (como definidas na caixa de diálogo Opções de fábrica) especificar unidades inglesas e, a seguir, selecione Novo para o
Inventor menu Aplicativo e selecione Factory Layout (mm ).iam de modelo.

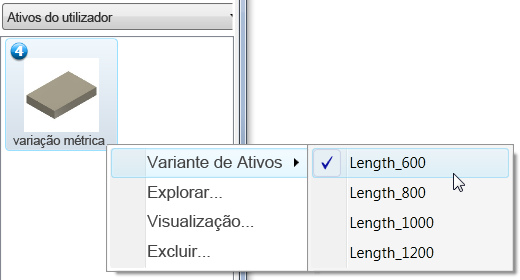

Como experimento, inicie um novo desenho métrico no AutoCAD Factory. Inserir cada variável no layout 2D de fábrica usando o mesmo procedimento como faria em um layout 3D. A ilustração mostra as variantes de recurso como aparece no AutoCAD Factory.

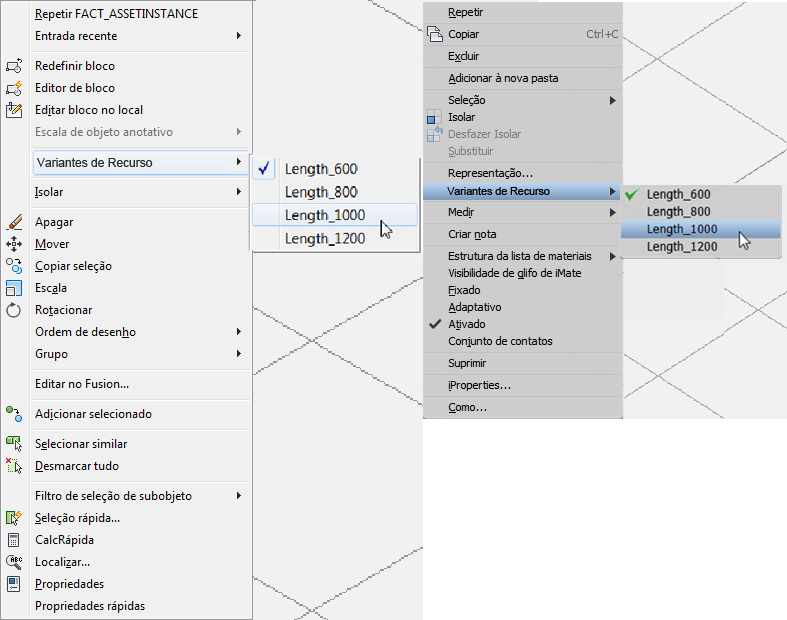

Uma vez que um recurso de variáveis é colocado em um layout (tanto no AutoCAD Factory ou Inventor Factory), ele pode ser substituído com uma variação diferente.
Há alguns fatores a serem considerados ao usar as regras do iLogic com os parâmetros de recurso de variáveis.

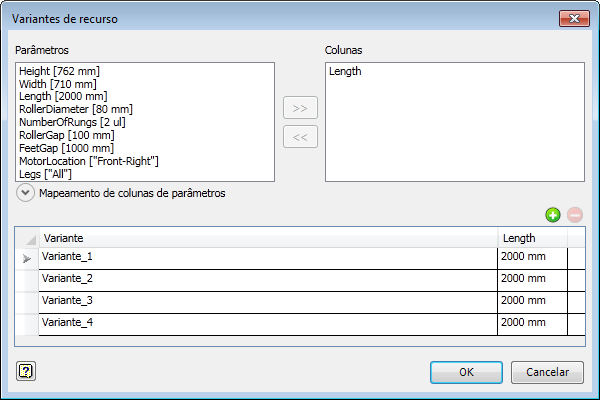

Por exemplo, suponha que um recurso é criado com as variáveis especificadas como é mostrado na imagem a seguir:

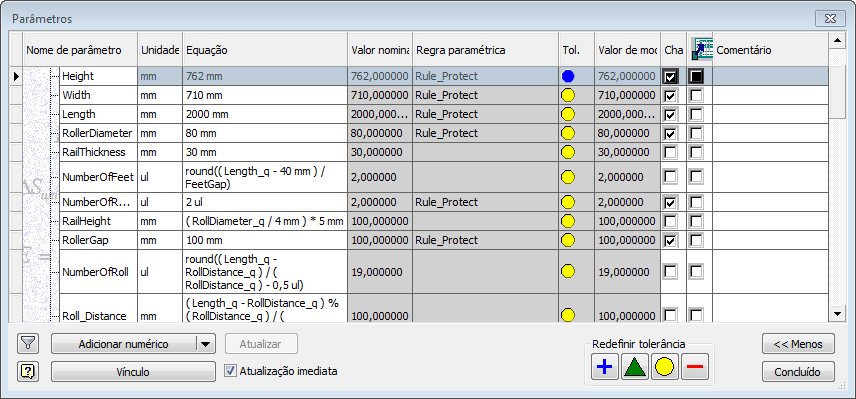

Agora, altere os parâmetros variáveis (Comprimento, Largura, e Altura) do recurso para coincidir com os valores especificados para Variant_3 da tabela acima. (Convém lembrar que algumas regras do iLogic foram criadas para controlar as relações de parâmetro como exibido na caixa de diálogo Parâmetros abaixo). A alteração dos valores de parâmetro gera o seguinte:
Observe que a regra Regra_ProtegerParametros do iLogic anulou os parâmetros variáveis especificados para produzir as discrepâncias a seguir:
| Parâmetro | Valor especificado na variável | Valor atual no modelo |
|---|---|---|
| Comprimento | 180 pol | 180 pol |
| Largura | 80 pol | 90 pol |
| Altura | 90 pol | 113.55 pol |
