Você pode trazer dados do AutoCAD Civil 3D para seu modelo do InfraWorks ao vincular um arquivo DWG do AutoCAD Civil 3D como uma origem de dados. Um usuário do AutoCAD Civil 3D pode trazer os dados do modelo do InfraWorks para o AutoCAD Civil 3D, fazendo referência a um modelo local do InfraWorks ou a um arquivo IMX exportado do InfraWorks.
 |
 |

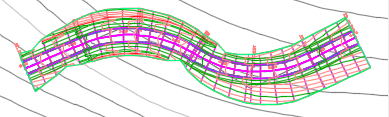

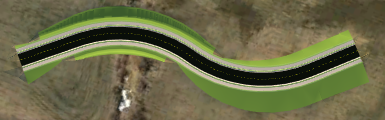

| Detalhe de um corredor no desenho do AutoCAD Civil 3D. | Projeto de estrada exibido no InfraWorks utilizando o alinhamento e os dados do corredor do mesmo desenho. |
Resumo do fluxo de trabalho de intercâmbio
No InfraWorks
- Crie o projeto conceitual.
No AutoCAD Civil 3D
- Abra o modelo (todo o modelo ou especifique uma área de interesse).
- Escolha quais objetos de modelo devem ser configurados e traga os mesmos para um desenho do Civil 3D.
- Complete o projeto detalhado nos objetos intercambiados.
No InfraWorks
- Vincule o desenho do AutoCAD Civil 3D com o modelo como um arquivo de origem de dados.
- Selecione os tipos de dados que você deseja adicionar ao modelo e para exibir suas versões convertidas.
- (Opcional) Defina o estilo de objetos do modelo usando regras de estilo personalizadas.
Importante:
Consulte Sobre como trocar dados entre o AutoCAD Civil 3D e o Autodesk InfraWorks
Os tópicos da Ajuda on-line do AutoCAD Civil 3D contêm informações importantes e detalhadas para os usuários do InfraWorks, assim como para os usuários do AutoCAD Civil 3D. O tópico inclui detalhes sobre:
- Fluxo de trabalho
- Requisitos para cada aplicativo
- Sistemas de coordenadas e as unidades de medida
- Duas tabelas listando a conversão de objetos e tipos de dados entre aplicativos, com notas sobre como os objetos se comportam, suas configurações e restrições
Projetos de estrada de somente leitura quando alguma geometria complexa for adicionada no Civil 3D
O AutoCAD Civil 3D oferece suporte para alguns elementos de geometria com os quais o InfraWorks não é compatível. Se um alinhamento do Civil 3D contém qualquer geometria não suportada no InfraWorks, o projeto de estrada será exibido mas não será editável. Você ainda pode executar outras operações com estes objetos, como a análise do terreno e Storyboards. Para obter detalhes, consulte Sobre o comportamento dos tipos de entidade de alinhamento e perfil ao trocar dados entre o AutoCAD Civil 3D e o InfraWorks.
Se você desejar fazer alterações nos objetos do projeto de estrada trazidos do Civil 3D, faça as mesmas no desenho do Civil 3D vinculado e, a seguir, reimporte o desenho revisado no InfraWorks.
Catálogo de peças de conectores de tubulação do Drainage Design
O Autodesk Drainage Design for InfraWorks 360 utiliza um novo catálogo de peças padrão com o componente de objeto de peças para conectores de tubulação (embocaduras e bueiros). Se os usuários de ambos os aplicativos utilizam peças deste catálogo, então, quando estes objetos são trazidos de volta para o InfraWorks, o InfraWorks pode exibi-los com uma visualização realista e preservar o trabalho no projeto do Civil 3D. (O tipo de utilitário deve ser definido automaticamente para estes objetos de drenagem trazidos para o Civil 3D).
Onde não houver correspondência de peças do catálogo, o InfraWorks exibe os objetos de conector de tubulação usando objetos genéricos com base em estilo.
