Sobre como alterar a localização, orientação e altura/elevação

Há quatro tipos de meta-alças de transformação no InfraWorks 360, que podem ser utilizadas para mover os objetos ao longo dos eixos X, Y e Z, assim como para rotacionar objetos, ajustar a altura e ajustar a elevação.

As metas-alças de transformação permitem ajustar rapidamente um recurso ou conjunto de seleção de recursos, com o mouse ou ao inserir um valor.

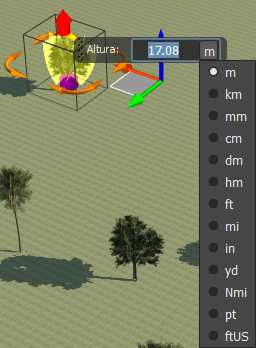

É possível alterar a unidade de medida para o objeto selecionado. É possível mover a caixa de valor arrastando-a para uma localização diferente.

Há quatro alças de transformação:

Meta-alça	Visual
Mover
Rotacionar
Altura/Elevação

Meta-alça de deslocamento

Manipulador	Finalidade	Visual
Plano XY	Realoque um recurso em algum lugar do plano XY.
Eixo X	Restrinja a realocação de um recurso ao longo do eixo X.
Eixo Y	Restrinja a realocação de um recurso ao longo do eixo Y.
Eixo Z	Restrinja a realocação de um recurso ao longo do eixo Z.

Meta-alça de rotação

Manipulador	Finalidade	Visual
Rotação	Rotacione um elemento em torno do eixo Z.

Meta-alças de altura/elevação

A meta-alça de altura ajusta a altura de um ou mais elementos selecionados. A alça de elevação ajusta a elevação de pontos de controle.

A alça de altura está disponível somente para construções, mobiliário urbano e árvores. Para árvores e mobiliário urbano, a alça de altura escala os recursos selecionados proporcionalmente. Para criar elementos de construção, a meta-alça de altura altera a altura da construção, mas o perímetro permanece o mesmo.

A meta-alça de elevação está disponível para estradas, ferrovias e coberturas. A alça de elevação é sempre associada a um ponto de controle. O manipulador da meta-alça de elevação é o cone azul acima do ponto de controle magenta.

Manipulador	Finalidade	Visual
Altura	Altere a altura dos elementos de construção ou a escala das árvores e o mobiliário urbano.
Elevação	Ajuste a elevação de um ponto de controle para uma estrada, ferrovia ou cobertura selecionada.
