Define a extensão de uma operação de dobra de uma peça de chapa de metal.
Acesso:
Localizada na guia Forma das caixas de diálogo das operações de chapa de metal: Face, Dobra e Flange de contorno.
- Estender dobra alinhada a uma face lateral

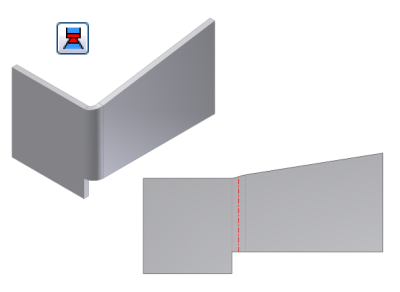

- Estende o material ao longo das faces do lado das arestas conectadas pela dobra em vez de perpendicularmente ao eixo da dobra. Útil quando as arestas do lado da face não forem perpendiculares. Nas imagens seguintes, é criada a mesma dobra usando cada uma das opções. A primeira imagem mostra a extensão da dobra alinhada com a face do lado. Compare a área da planificação em cada lado da zona de dobra.
- Estender dobra perpendicular a uma face lateral
- Estende o material perpendicularmente até a face lateral (padrão), conforme mostrado na imagem a seguir. Observe a área da planificação em qualquer lado da zona de dobra e compare com a mesma área da planificação exibida previamente.
