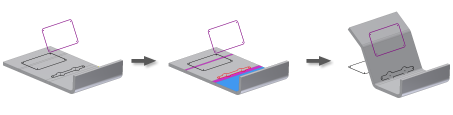

Redobre uma ou mais dobras ou rolos da chapa de metal relativos a uma face de referência.
Use este procedimento em um modelo de chapa de metal dobrada que tenha:
- Pelo menos uma operação Planificar no estado planificado.
- Pelo menos um esboço criado na face de uma operação planificada.
- Na faixa de opções, clique na guia Chapa de metal
painel Modificar Redobrar
. - Clique na face ou no plano que deseja usar como a referência de redobramento.
- Clique nas dobras ou nos rolos realçados individuais que deseja redobrar. Para selecionar toda a geometria realçada, clique em Adicionar todas as dobras e utilize Ctrl + clique para remover dobras ou rolos da seleção.
- Visualize o estado redobrado e adicione ou exclua dobras ou rolos conforme necessário.
- Para selecionar esboços, clique na seta Esboços e selecione todos os esboços não consumidos para redobrar.
- Para controlar a exibição do esboço principal depois do redobramento, marque ou desmarque a caixa de seleção O pai está visível.
- Clique em Ok.
É adicionada uma operação Redobrar ao navegador de peças de chapa de metal.
