Crie uma operação de espelhamento ou de padrão a partir de uma operação de curva de contorno.

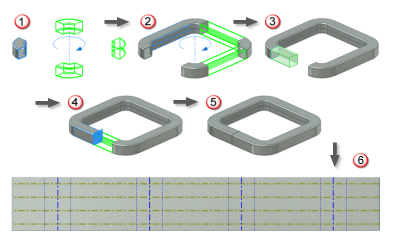

Fluxo de trabalho para criar operações de espelhamento ou padrão a partir de uma curva de contorno, como mostrado na ilustração anterior:
- É criado um padrão de uma operação de curva de contorno em um padrão radial com quatro ocorrências ao todo.
- Adicione um segmento reto de flange de contorno ao modelo e crie um padrão radial com três ocorrências ao todo.
- Adicione um segmento reto e curto de flange de contorno. Esse segmento não atinge o plano médio que passa pelo eixo do padrão radial.
- É criada um espelhamento do segmento curto de flange de contorno que é unida à face detalhada exposta da ocorrência final do elemento do padrão da curva de contorno original.
- A operação de espelhamento deixa um espaço entre os dois segmentos de flange de contorno curtos. É possível desdobrar e planificar o modelo inteiro. A planificação exibe tanto a linha de centro da dobra como de curva.
