Adicione um flange a uma face da chapa de metal usando várias arestas.
- Na faixa de opções, clique na guia Chapa de metal
painel Criar Flange
. - A opção Modo de seleção de aresta está ativa. Selecione várias arestas para receber flanges usando os valores inseridos.
Os flanges são visualizados ao longo das arestas selecionadas usando os parâmetros padrão. Flanges que compartilham um canto comum exibem automaticamente um chanfro parcial ou completo.
Nota: Se os flanges adjacentes não forem visualizados com cantos chanfrados, verifique se Aplicar chanfro automático está selecionado na guia Canto da caixa de diálogo Flange. - Altere qualquer dos parâmetros do flange. Esses parâmetros se aplicam a todos os flanges criados.
- Clique em OK ou em Aplicar para adicionar mais flanges.

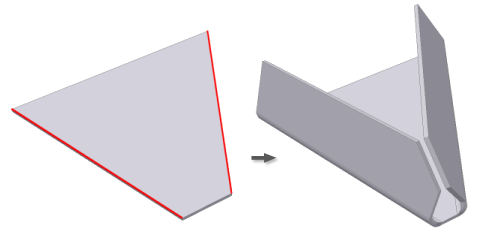

Nota: Os flanges que não são coplanares também são chanfrados automaticamente.
Nota: Os chanfros de flange são criados quando as arestas selecionadas são coplanares e não paralelas.
- Se as extensões do flange estiverem suficientemente próximas (dependendo da folga do chanfro), será criado um canto completo.
- Se o flange efetuar a interseção, um chanfro parcial será criado.

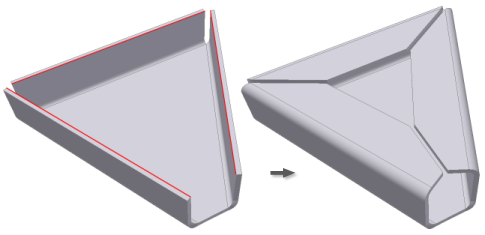

- Se as arestas se encontrarem em uma dobra comum de modo que as três dobras se voltem para dentro, uma dobra de três cantos será criada.
