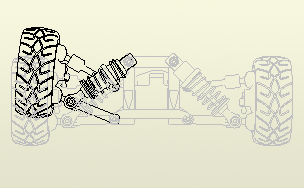

As representações posicionais capturam "instantâneos" cinemáticos de uma montagem, para mostrar componentes em várias configurações. É possível salvar várias representações posicionais em uma montagem. Ao criar uma vista base do desenho, é possível especificar uma representação posicional. A vista criada é associativa com relação à representação posicional e é atualizada para refletir as alterações da representação.
- Crie ou abra um desenho.
- Na faixa de opções, clique na guia Inserir vistas
painel Criar Base. - Na caixa de diálogo Vista de desenho, procure o arquivo de montagem.
- Na guia Componente, selecione uma representação posicional na lista Posição.
- Defina outras opções na caixa de diálogo Vista de desenho e clique em Ok.
- Clique na janela de desenho para posicionar a vista.
