Corte em uma dobra em uma peça de chapa de metal.
- Na faixa de opções, clique na guia Chapa de metal
painel Modificar Corte
. Se só existir um perfil no esboço, ele será ressaltado automaticamente.
- Se houver vários perfis, clique em Perfil e selecione o perfil para o corte.
- Selecione Corte em dobra.
- Aceite o parâmetro Espessura como profundidade de corte para cortes transversais. É possível especificar um corte de profundidade parcial como uma porcentagem do parâmetro Espessura ou insira um valor de profundidade preciso.

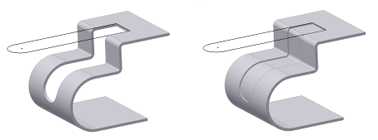

- Clique em OK. Nota: Na ilustração a seguir, o esboço é definido como visível nos dois exemplos. O exemplo à esquerda mostra um corte simples em várias dobras com um valor de distância definido como igual ao parâmetro Espessura. O exemplo à direita exibe o mesmo corte com uma distância definida como Espessura/2.
Mostrar como criar um corte em uma dobra
Dicas para criação de esboço para operação de corte
Ao criar um esboço de perfil para usá-lo para uma operação de corte em várias dobras, é útil que a geometria desdobrada seja projetada no esboço. Primeiro, selecione uma face plana para iniciar o esboço. Em seguida, utilize Projetar desenvolvimento (localizado com os comandos Projetar geometria e Projetar arestas de corte) para selecionar faces junto à face de esboço selecionada originalmente. Esse comando projeta a face planificada ao longo das linhas de dobra, que você pode usar para cotar o seu esboço. Por fim, utilize a opção Fatiar gráfico do esboço para remover a geometria do modelo dobrado do plano do esboço.
