Aplique junções de canto manualmente ou automaticamente durante a criação de outras operações.
As opções Todas as junções de canto definem como as faces se encontram ao longo da junção (distância e posições) e o alívio das dobras na planificação. As configurações padrão da regra de chapa de metal definem os valores padrão das opções. É possível alterar os valores de um canto individual.
Uma operação de canto automática ocorre quando duas operações de flange são criadas usando parâmetros idênticos em arestas adjacentes de uma face da chapa de metal.
Uma operação de flange única ou flange de contorno pode conter vários cantos.
Folgas de junção de canto
Os dois métodos para criar e medir as folgas de junção de canto:
- Face/Aresta Aplique uma folga de junção baseada em uma medida do flange. Disponível somente para as junções de canto que são aplicadas usando Junção de canto. As junções de canto criadas em versões do Autodesk Inventor anteriores a R2008 usam exclusivamente esse método. As operações Flange e Flange de contorno não usam esse método.

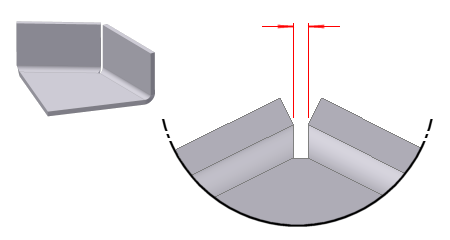

- Distância máxima de folga Aplique uma folga de junção que possa ser medida. Deslize um manômetro de inspeção de uma espessura igual ao valor da distância de folga fornecida entre e ao longo de arestas e faces do canto. Mais útil para cantos não quadrados (ângulos maiores ou menores que 90 graus). As operações Flange e Flange de contorno utilizam somente esse método para cantos automáticos. O detalhe de folga ampliado da peça na imagem a seguir ilustra o maior controle ao especificar folgas:
