Configura o modo de seleção e o conjunto de filtro, e seleciona os elementos para trabalhar com desenhos.
Acessar
Na Barra de ferramentas de acesso rápido, clique na seta no comando Selecionar.

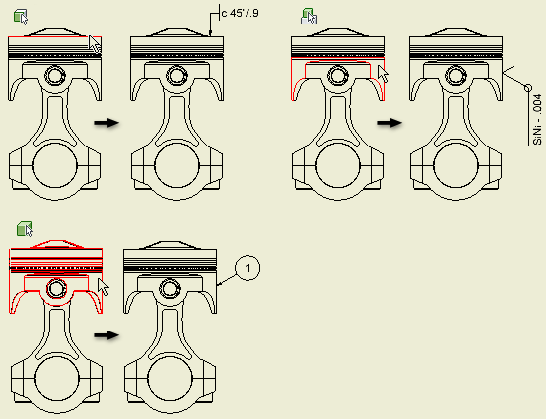

Selecionar modos
Configura o modo para selecionar elementos de peças em vistas de desenho.
- Selecionar prioridade da aresta
-
Seleciona arestas nas peças.
- Selecionar prioridade da operação
-
Seleciona operações nas peças.
Filtros de seleção
Especifica um conjunto de filtros que determina quais elementos podem ser selecionados ao trabalhar em um desenho. É possível personalizar os cnjuntos de filtros utilizando a opção Selecionar filtros. Clique em um filtro para aplicá-lo.
- Editar filtros de seleção
-
Abre a caixa de diálogo Selecionar filtros, onde é possível, para cada tipo de filtro, definir aqueles que deseja ativar. É possível selecionar ou apagar filtros na lista de todos os filtros.
- Selecionar tudo
-
Aplica a elementos em um desenho todos os filtros selecionados em todos os tipos de filtros.
- Tipo de filtro do layout
-
Ativa os tipos de filtro especificados para serem aplicados às vistas do desenho.
- Tipo de filtro de detalhe
-
Aplica um conjunto de filtros para selecionar detalhes como cotas, linhas de centro, marcas de centro e texto. Desativa a seleção de outros elementos, como símbolos.
- Tipo de filtro personalizado
-
Aplica um conjunto de filtros personalizado.
