Aplicar uma restrição coincidente

Use Restrição coincidente para restringir pontos a outras geometrias em esboços 2D e 3D.

1. Na faixa de opções, clique na guia Esboço painel Restringir Restrição coincidente .
2. Clique no ponto para restringir.
3. Clique na geometria à qual o ponto é restringido.
4. Continue inserindo restrições de coincidência ou execute uma das ações seguintes para sair:
   • Clique com o botão direito do mouse e selecione Concluir.
   • Pressione Esc.
   • Selecione outro comando.

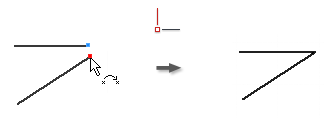

Exibir como é criado uma restrição de coincidência

Exibir como são restringidos pontos

Nota:

• Uma restrição coincidente é criada automaticamente nas extremidades das curvas criadas de maneira sucessiva com o comando Linha.
• Um ponto restringido a uma curva pode residir fora da extensão da mesma.
• Um ponto que coincida com uma curva é movido ao longo desta, de forma que possa residir em qualquer lugar ao longo da curva, a não ser que outra restrição ou cotas impeça que o ponto seja movido.
• Um ponto amarelo indica a presença de uma restrição de coincidência. Para exibir o ponto amarelo da restrição coincidente ao criar a restrição, selecione Exibir restrições coincidentes em Esboço na guia Esboço painel Restrições Configurações de restrição - guia Geral . Para identificar a geometria afetada pela restrição, passe o cursor pelo ponto amarelo. Aparecem os glifos da restrição de coincidência. Pare o cursor sobre um glifo para exibir a geometria afetada.
