Dividir faces, recortar sólidos e dividir sólidos

Divida faces de peça para adicionar uma inclinação, recortar uma peça e remover um lado, ou divida uma peça em dois corpos sólidos.

Também é possível utilizar o comando Dividir para fazer divisões de face em corpos sólidos e de superfície, bem como divisões de peças em corpos sólidos.

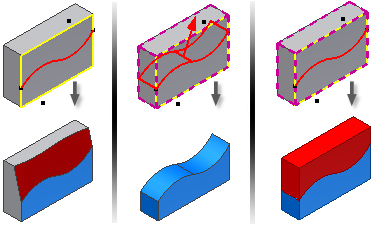

Utilize Dividir para dividir faces de peças, recortar a peça inteira e remover um dos lados resultantes, ou para dividir um sólido em dois corpos. Após usar Divisão de face, você pode aplicar inclinação a faces de ambos os lados da divisão. É possível selecionar curvas 3D para dividir faces.

Nota: Se você selecionar uma curva 3D como ferramenta de divisão, as opções Recortar sólido e Dividir sólido serão desativadas.

Geometria a ser utilizada como linha de partição

Você pode dividir uma peça utilizando um plano de trabalho ou pode esboçar uma linha de partição em um plano de trabalho ou uma face de peça. A linha de partição esboçada pode incluir linhas, arcos e splines. Um corpo de superfície é frequentemente utilizado como uma ferramenta de divisão para o comando Dividir sólido.

Dividir faces com diferentes ângulos de inclinação

É possível dividir todas as faces em uma ou várias operações e, a seguir, utilizar o comando Inclinação de faces para aplicar ângulos de inclinação individuais para cada face.
