Caixa de diálogo Configurações de restrição - guia Inferência

Acesso

Faixa de opções: guia Esboço painel Restringir Configurações de restrição: guia Inferência

Opçõesguia Esboço: Configurações de restrição: guia Inferência

Inferir restrições selecionadas e Manter restrições desmarcadas:

• As restrições não são automaticamente criadas após concluir o esboço.
• A posição da Inferência está correta.

Por exemplo, quando você desenha uma linha vertical, o ícone vertical é exibido ao lado do cursor para indicar que a linha é vertical, e, quando terminar o desenho, a restrição vertical não é criada automaticamente.

Manter as restrições selecionadas:

• As restrições são criadas automaticamente quando você concluir o esboço.
• O ícone de restrição é exibido ao lado do cursor.
Nota:
• Manter restrições somente está disponível se a opção Inferir restrições está selecionada. A persistência é automaticamente desativada quando a inferência for desativada.
• Restrições coincidentes no ponto final das linhas sempre são inferidas e persistem, a menos que especificamente desativadas ao desmarcar a opção Coincidente na seção Seleção para inferência da restrição. Esse comportamento previne a criação de perfis de esboço abertos.
• Para evitar a inferência da restrição ao criar um objeto, mantenha pressionada a tecla CTRL enquanto cria o esboço.

Prioridade da inferência de restrição

Configura o tipo de restrição preferido para a inserção automática de restrições.

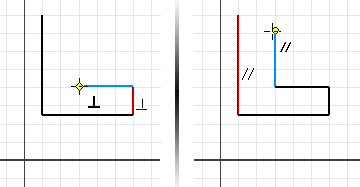

Paralela e perpendicular

Procura primeiro por restrições que definem relações entre a geometria, antes de procurar por coordenadas na grade de esboço.

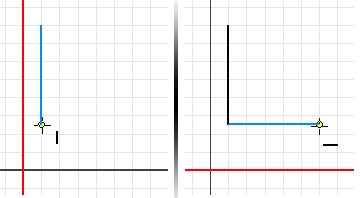

Horizontal e vertical

Procura primeiro por restrições que definem a orientação da geometria de esboço em relação às coordenadas do esboço, antes de procurar por restrições entre a geometria de esboço.

Seleção para a inferência de restrição

Seleciona as restrições a serem inferidas e a geometria a ser usada.

Nota: O status da opção Inferir restrições substitui a Seleção para inferência de restrição. Se Inferir restrições não estiver selecionada, todas as caixas de seleção para Seleção para a inferência de restrição estão indisponíveis.

Selecionar tudo

Coloca uma marca de seleção em cada caixa de verificação ativa.

Apagar todas.

Remove todas as marcas de verificação. Nenhuma restrição é inferida.

Horizontal

A restrição horizontal é inferida.

Vertical

A restrição vertical é inferida.

Paralela

A restrição paralela é inferida à geometria do escopo.

Perpendicular

A restrição perpendicular é inferida à geometria do escopo.

Interseção

A restrição coincidente é inferida na interseção das curvas do escopo, incluindo intersecções virtuais.

Ponto central

A restrição coincidente é inferida no ponto central das linhas do escopo.

Em curva

A restrição coincidente é inferida nas curvas do escopo.

Tangente

A restrição de tangência é inferida à geometria do escopo.

Coincidente

A restrição coincidente é inferida aos pontos do escopo.

Nota: O status da configuração Inferir restrições (acima) substitui as seleções neste corte (Seleção para a inferência de restrição). Se Inferir restrições não estiver marcada, todas as caixas de seleção estarão indisponíveis.
