Restrição
- Exibir restrições na criação
-
As restrições são exibidas ao criar a geometria ou as restrições.
A exibição da restrição será ocultada automaticamente quando você concluir o comando atual e quando houver uma alteração de desenho, como o desenho de uma nova entidade de esboço ou a aplicação de uma nova restrição etc.
- Mostrar restrições para objetos selecionados
-
Realça as restrições para a geometria que você está selecionado na janela de desenho. Quando exibida, qualquer restrição pode ser selecionada para ser excluída.
- Exibir restrições de coincidência em esboço
-
Configura a exibição automática do glifo de restrição coincidente quando a restrição é criada.
no menu de contexto para remover todas as restrições. As restrições coincidentes não podem ser removidas. Cota
- Editar cota após criação
-
Quando selecionada, a caixa de diálogo Editar cota é exibida automaticamente durante o posicionamento. Toda vez que você clica para inserir uma cota, a caixa de diálogo Editar cota é exibida automaticamente e você pode especificar a cota ou a equação real.
- Criar cotas a partir de valores de entrada
-
Quando selecionado, cotas persistentes são criadas automaticamente usando os valores inseridos nas caixas de entrada. A tecla TAB deve ser utilizada para alternar entre os campos de entrada de valores.
Quando desabilitada, nenhuma cota persistente é inserida na geometria do esboço.
Cotas sobrerrestringidas
Configura o comportamento preferido ao inserir cotas em esboços sobrerrestringidos. Selecione uma das opções.
- Aplicar cotas de referência
-

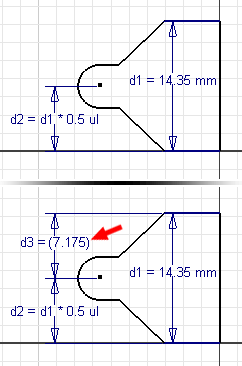

Aplica uma cota não paramétrica entre parênteses. A cota atualiza quando o esboço é alterado, mas não pode alterar o tamanho do esboço.
- Aviso de condição de sobrerrestrição
-
Exibe uma mensagem de advertência quando adicionar uma cota sobrerrestringe um esboço.
