Remove material do interior de uma peça, criando uma cavidade oca com paredes de uma espessura determinada. As faces selecionadas podem ser removidas para formar uma abertura de casca.
- Acesso:
-
Faixa de Opções:
guia Modelo 3D
painel Modificar
Casca
Guia Casca
- Direção
- Especifica o limite da casca em relação à face da peça.
- Interior
- Desloca a parede da casca para o interior da peça. A parede externa da peça original é se torna a parede externa da casca.
- Exterior
- Desloca a parede da casca para o exterior da peça. A parede externa da peça original é a parede interna da casca.
- Ambos os lados
- Desloca a parede da casca de forma equidistante para o interior e o exterior da peça. Adiciona a metade da espessura da casca à espessura da peça.
- Remover faces
- Seleciona faces de peças para remoção, deixando as faces remanescentes como as paredes da casca.
Clique para ativar a peça e selecione as faces que deseje remover. Para recuperar uma face, pressione e mantenha pressionada a tecla Ctrl enquanto seleciona a face.
As faces selecionadas serão removidas. A espessura é aplicada às faces remanescentes para criar as paredes da casca. Se nenhuma face de peça tiver sido selecionada para remoção, a cavidade da casca ficará completamente encerrada dentro da peça.

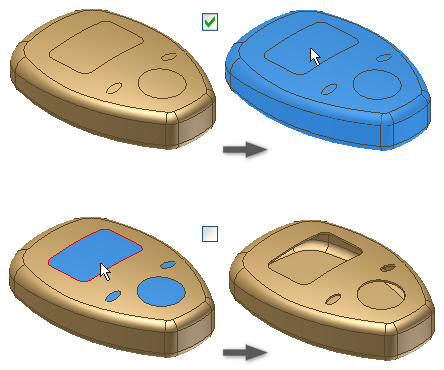

- Cadeia automática de faces
- Ativa ou desativa a seleção automática de múltiplas faces tangentes contínuas. A configuração padrão é de Ativado. Desmarque a caixa de seleção para permitir a seleção de faces tangentes individuais.
- Sólidos
- Seleciona os corpos sólidos participantes em um arquivo de peça com vários corpos. Não está disponível se a peça contiver um único corpo.
- Espessura
- Especifica a espessura a ser aplicada uniformemente às paredes da casca. As superfícies da peça que não foram selecionadas para remoção se tornam paredes da casca. Para usar o valor da espessura em uma tabela de parâmetros, ressalte o valor na caixa e clique com o botão direito do mouse para cortá-lo, copiá-lo, colá-lo ou excluí-lo.
Guia Mais
- Permitir aproximação
- Quando não existir nenhuma solução precisa, permite um desvio da espessura especificada durante o cálculo da operação de casca. Uma solução precisa cria uma casca, onde cada ponto da superfície original tem um ponto correspondente na superfície da casca. A distância entre esses dois pontos coincide com a espessura especificada.
Selecione se permitirá ou não uma solução aproximada e, em seguida, clique na seta para selecionar o tipo de desvio na lista. Clique em um comando para selecionar uma opção de cálculo.
O desvio Médio é dividido para ficar acima e abaixo da espessura especificada.
Nunca fina demais conserva a espessura mínima. O desvio deve ficar acima da espessura especificada.
Nunca muito espessa conserva a espessura máxima. O desvio deve ficar embaixo da espessura especificada.
- Otimizada
- Executa o cálculo com uma tolerância que permite um tempo mínimo de cálculo.
- Especificar tolerância
- Calcula usando a tolerância especificada. Tempo de cálculo considerável pode ser necessário. Clique no comando e especifique uma tolerância.
(Mais)
É possível substituir a espessura padrão para aplicar uma espessura única às paredes selecionadas. Clique na linha a ser ativada e, em seguida, selecione as faces.
- Selecione
- Exibe o número de faces selecionadas às quais a nova espessura é aplicada.
- Espessura
- Define a nova espessura para as faces selecionadas.
Excluir uma linha redefine as paredes da casca para a espessura padrão.
