Minibarra de ferramentas Edição direta

Utilize a Edição direta para fazer alterações em modelos sólidos que foram importados e não têm histórico, assim como sólidos nativos do Inventor. Os valores do parâmetro são criados quando você adiciona uma edição direta e é possível editar os valores na caixa de diálogo Parâmetro. Você também pode continuar a fazer modificações utilizando a operação de Edição direta e os valores de parâmetros serão atualizados de forma análoga.

Minibarra de ferramentas Edição direta

Utilize as 4 operações de edição (mover, dimensionar, girar e excluir) para modificar o modelo.

Acesso

Faixa de opções: guia Modelo 3D painel Modificar Edição direta

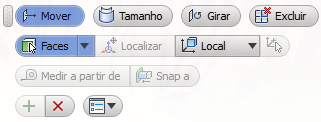

Mover

Ativa o manipulador da tríade para operações de movimentação. Mover realoca a seleção e estende a geometria adjacente.

• Faces/Sólidos Permite que uma ou mais faces ou sólidos sejam selecionados.
• Localizar tríade Reposiciona a tríade. Use Localizar tríade quando precisar fazer algo específico, por exemplo, mover um conjunto de furos de uma localização específica para outra localização específica.
• Local e Espaço real

  Controla a orientação do manipulador.

  • Local Orienta a tríade em relação aos objetos selecionados.
  • Universal Orienta a tríade em relação ao modelo de origem.
• Alinhamento Disponível quando a opção Local está ativa. Permite alinhar a tríade a diversos tipos de geometria existentes.
• Medir a partir de Permite que você especifique um ponto inicial para criar edições precisas.
• Snap a Permite alinhar a objetos existentes para uma maior precisão. Arrastar os manipuladores desativa o snap.

Tamanho

Ativa o manipulador de operações de dimensionamento. Por exemplo, utilize Tamanho para alterar o tamanho dos furos, slots, extrusões etc.

• Faces Permite que uma ou mais faces sejam selecionadas.
• Localizar Reposiciona a tríade.
• Modificadores
  • Deslocamento Desloca as faces selecionadas de acordo com uma certa distância da seleção.
  • Diâmetro Altera o tamanho de faces cilíndricas. Operações cilíndricas de diferentes tamanhos são alteradas para o mesmo diâmetro.
  • Raio Altera o tamanho de faces radiais. Características radiais de diferentes tamanhos são alteradas para o mesmo raio.
  Nota: O modificador ativo controla as faces filtradas do conjunto de seleção.

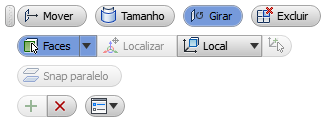

Girar

Ativa o manipulador da tríade para operações de giro.

• Faces Permite que uma ou mais faces ou sólidos sejam selecionados.
• Localizar tríade Reposiciona a tríade.
• Local e Universal

  Controla a orientação da tríade.

  • Local Orienta a tríade em relação aos objetos selecionados.
  • Universal Orienta a tríade em relação ao modelo de origem.
• Alinhamento Disponível quando a opção Local está ativa. Permite alinhar a tríade a diversos tipos de geometria existentes.
• Snap paralelo Permite fazer referência a geometrias existentes com ângulos para uma maior precisão. Arrastar desativa Snap paralelo.

Excluir

Exclui as faces selecionadas.

• Faces Permite que uma ou mais faces sejam selecionadas.
