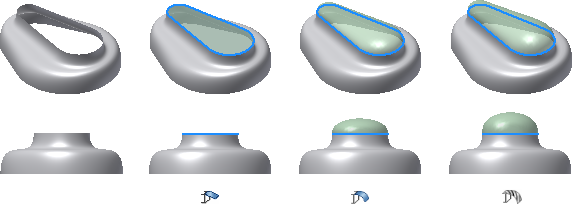

Use Fechamento do limite para criar uma superfície plana ou 3D a partir de um limite fechado de arestas. Aplique condições de tangente (G1) ou de contato (G0) em cada aresta e obtenha uma visualização dos resultados antes de criar o fechamento. Uma vez selecionado o primeiro contorno fechado, é possível começar a selecionar o segundo contorno.

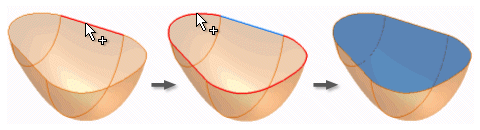

As seleções de uma cadeia de arestas devem ser tangentes e contínuas. Para desfazer a última seleção de uma cadeia de arestas, clique com o botão direito e selecione Desfazer última seleção no menu de contexto. Repita o procedimento tantas vezes como seja necessário para remover mais arestas. Para remover um item da lista, selecione-o e clique em Excluir.
Nota: use-as principalmente para dados de superfície importados. Para obter melhores resultados, evite usar fechamento do limite para criar outras operações (como esculpir, revestimento, engrossar/deslocar).
Crie uma superfície do limite a partir de uma cadeia de arestas
- Na faixa de opções, clique na guia Construção
painel Superfície Fechamento de contorno. - Selecione uma cadeia de arestas tangentes e contínuas que defina um contorno fechado.
- Clique na seta em Condição para selecionar uma condição de limite para cada aresta ou conjunto de arestas selecionadas. As arestas são G0 padrão. Nota: Dado que as arestas contínuas devem compartilhar a mesma condição de aresta, todas as arestas de superfície selecionadas que sejam tangentes ou contínuas com respeito à aresta anterior são fundida e serão exibidas em uma única aresta.
- Também é possível selecionar outro contorno fechado.
- Clique em Ok para criar a operação de fechamento de limite.
Nota: A seleção de regiões está limitada às emendas planas. No caso de regiões não planas, selecione o primeiro contorno, use Selecionar outro para percorrer a geometria selecionável e por último, clique para selecionar.
