Configura as preferências para o esboço.
Acesso:
Opçõesguia Esboço.
Preferências do esboço 2D
Configurações de restrição
Configurações
Controle as configurações de exibição, criação, inferência, arraste liberado e sobrerrestrição de restrições e cotas de esboço. É possível selecionar as restrições que deseja remover durante o arraste liberado nas configurações do Modo de liberação, você pode escolher não criar restrições automaticamente desativando a opção Inferência da restrição.
Método de ajuste da spline
Configura a transição da curva da spline entre pontos. Determina o tipo inicial de solução para uma spline.
- Padrão
-
Configura o método de ajuste para criar uma spline com continuidade suave (mínimo G3) entre pontos. Adequado para superfícies de classe A.
- AutoCAD
-
Configura o método de ajuste para criar uma spline utilizando o método de ajuste do AutoCAD (mínimo G2). Não adequado para superfícies de classe A.
- Energia mínima
-
Configura o método de ajuste para criar uma spline com continuidade suave (mínimo G3) e boa distribuição da curvatura. Adequado para superfícies de classe A. Leva mais tempo para calcular e criar os maiores arquivos. Leva mais tempo para calcular e criar os maiores arquivos.
Nota: Se ajustar a tensão da spline de uma spline existente, ela é convertida a um método de ajuste de Energia mínima, independente do método de ajuste utilizado para criá-la. - Energia mínima - Tensão padrão
-
Configura a barra deslizante para predeterminar o aperto e o afrouxamento para uma spline 2D. Se uma spline 2D criada utilizando um método de ajuste padrão do AutoCAD é convertida para uma spline de energia mínima, a configuração da barra deslizante é utilizada.
Nota: Em um esboço 2D ou 3D, a opção do menu de contexto Tensão da spline apresenta a caixa de diálogo com uma barra deslizante. Utilize-a para ajustar a tensão da spline, independente da configuração da Opção do aplicativo. Para um spline 2D, na caixa de diálogo Tensão da spline, clique em Padrão para gravar a configuração de tensão atual nas Opções do aplicativo.
Exibição
Configura os elementos do sistema de coordenadas e da grade para exibir ao esboçar. Selecione a caixa de seleção exibir o elemento. Desmarque a caixa de seleção ocultar o elemento.
painel Opções Configurações do documento guia Esboço. - Linhas da grade
-
Configura a exibição das linhas da grade no esboço
- Linhas da grade secundárias
-
Configura a exibição de linhas da grade secundárias no esboço.
- Eixos
-
Configura a exibição do plano de eixos do esboço.
- Indicada do sistema de coordenadas
-
Configura a exibição do sistema de coordenadas para o plano de esboço.
Exibição Instantânea
Ativar a Axibição Instantânea (HUD)
A exibição instantânea ativa a Entrada dinâmica para que os valores numéricos e angulares possam ser inseridos diretamente nas caixas de entrada dos valores ao criar a geometria de esboço. Clique no botão Configurações para abrir a caixa de diálogo Configurações de exibição instantânea e alterar as configurações.
Caixa de diálogo Configurações de exibição instantânea
- Habilite a entrada do indicador
-
Quando ativo, o ponto inicial para um elemento do esboço é exibido como coordernadas Cartesianas (valores X e Y) nas caixas de entrada de valores próximas ao cursor. Desabilitar a Entrada do indicador desativa a exibição de coordenadas do ponto inicial de um elemento de esboço.
- Opções de entrada do indicador
-
Utilize para alternar o ponto de início para um elemento de esboço entre coordenadas Cartesianas e Polares.
- Coordenadas cartesianas
-
Ao selecionar, o ponto inicial de um elemento de esboço é exibido com valores de X e Y relativos à origem do esboço de X=0, Y=0. Este é o valor padrão.
- Coordenadas polares
-
Ao selecionar, o ponto inicial de um elemento de esboço é exibido com valores de comprimento (L) e ângulo (A) relativos à origem do esboço de X= 0, Y= 0.
- Ative a entrada de cotas onde for possível
-
Quando ativo, valores são inseridos utilizando uma combinação de coordenadas cartesianas e polares, dependendo do tipo de elemento de esboço sendo desenhado. As cotas são automaticamente inseridas na geometria de esboço quando a tecla Tab é utilizada para alternar entre campos de entrada de valores.
Quando esta configuração está desativada, valores são inseridos utilizando coordenadas cartesianas Delta X e Delta Y apenas. Coordenadas polares não podem ser utilizadas. As cotas são automaticamente inseridas na geometria de esboço quando a tecla Tab é utilizada para alternar entre campos de entrada de valores.
Opções de entrada de cotas
- Coordenadas cartesianas
-
Quando selecionado, as coordenadas cartesianas X e Y positivas e negativas são inseridas. Os valores são calculados com base no último ponto de escolha.
- Coordenadas polares
-
Quando ativo, valores são inseridos utilizando uma combinação de coordenadas cartesianas e polares, dependendo do tipo de elemento de esboço sendo desenhado. Os valores são calculados com base no último ponto de escolha. Este é o valor padrão.
Snap à grade
Configura o comportamento do snap para tarefas de esboço. Ative a caixa de seleção para ativar a snap. Desmarque a caixa de seleção para desativar a snap.
Projetar automaticamente as arestas durante a criação de curvas

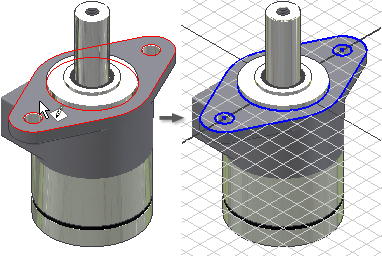

Permite a capacidade de selecionar e projetar a geometria existente no esboço atual "atritando" as linhas existentes. As linhas são projetadas como geometria de referência. Selecione a caixa de seleção para utilizar o projeto automático. Desmarque a caixa de seleção para suprimir o projeto automático.
Projeto automático de arestas para a criação e edição de esboços
Ao criar um editar um esboço, ele projeta as arestas da face selecionada automaticamente no plano de esboço como geometria de referência. Selecione a caixa de seleção para criar geometria de referência automaticamente para esboços novos e editados. Desmarque a caixa de seleção para suprimir a criação de geometria de referência.
Procure pelo plano de esboço na criação e edição do esboço
Quando selecionado, especifica que a janela de desenho seja reorientada para que o plano do esboço seja paralelo à vista para novos esboços. Desmarque a caixa de seleção para criar um esboço no plano de esboço selecionado independente da orientação da vista.
Projetar automaticamente a origem da peça na criação do esboço
Especifica a preferência para a origem da peça criada em novos esboços. Esta caixa de seleção está ativada por padrão. Desmarque a caixa de seleção para projetar a origem manualmente.
Alinhamento do ponto
Quando selecionado, infere alinhamento entre pontos de final da geometria recém criada e pontos da geometria existente. Linhas pontilhadas temporárias são mostradas para indicar o alinhamento inferido.
Quando não selecionado, o alinhamento inferido relativo aos pontos específicos pode ser temporariamente invocado passando o cursor sobre pontos enquanto estiver no comando de esboço.
Esboço 3D
Dobra automática com a criação de linhas 3D
Insere automaticamente dobras de canto tangente em linhas 3D ao esboçá-las. Desativado por padrão. Selecione a caixa de seleção para inserir dobras de canto automaticamente. Desmarque a caixa de seleção para suprimir automaticamente a criação de dobras de canto.
Importar
Importa: Importa as configurações das opções do aplicativo de um arquivo .xml. Clique em Importar para exibir a caixa de diálogo Abrir. Navegue até o arquivo desejado e, a seguir, clique em Abrir.
Usar Configurações Relacionadas do AutoCAD: Fornece um aspecto similar das configurações do AutoCAD.
Utilize o Inventor: As configurações padrão das Opções do Aplicativo são instaladas.
Exportar
Salva as configurações das opções do aplicativo em um arquivo .xml. Clique em Exportar para exibir a caixa de diálogo Salvar cópia como. Selecione uma localização de arquivo, insira um nome de arquivo e, a seguir, clique em Salvar.
Nota sobre as localizações de instalação padrão das operações Importar e Exportar:
Microsoft Windows 7e 8: Usuários\[login]\AppData\Local\Autodesk\Inventor LT [versão]\Preferências
