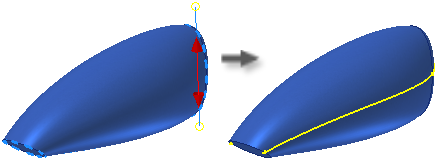

Uma curva de silhueta é uma curva 3D associativa que representa o contorno externo de um corpo tal como o determina o vetor de direção. As faces que se encontram na direção de extração são ignoradas.
Para criar uma curva de silhueta:
- Crie ou importe uma peça sólida.
- Na faixa de opções, clique na guia Modelo 3D
painel Esboço Criar esboço 3D. - Na faixa de opções, clique na guia Esboço 3D painel Criar Curva de silhueta
. - Selecione o corpo.
- Selecione um plano de trabalho, uma face plana, uma aresta ou um eixo para especificar a direção.
- Clique em Ok para criar a curva.
Devido ao fato de que as faces planas são ignoradas, pode ser necessário adicionar linhas ou splines para criar um limite fechado.
Se deseja utilizar a curva de silhueta para dividir um objeto, gere uma superfície de fechamento do limite do esboço fechado. É possível utilizar o fechamento do limite como comando de divisão.
Para desativar a associatividade, expanda o Esboço 3D no navegador. Selecione a curva de silhueta aninhada no esboço, clique com o botão direito do mouse no esboço e selecione Quebrar vínculo no menu de contexto.
