Utilize a edição direta

O fluxo de trabalho a seguir se aplica a todas as operações após adicionar uma edição direta:

Após selecionar o sinal de adição verde (Aplicar) da minibarra de ferramentas para completar a operação, o navegador é preenchido com a entrada direta do item. Um glifo correspondente é exibido na tela.

1. Revise as edições diretas.
2. Modifique a edição direta:
   • Clique duas vezes em qualquer glifo.
   • Clique com o botão direito no glifo e selecione Editar.
   • Clique duas vezes ou clique com o botão direito do mouse em uma entrada do navegador.
3. Se desejado, adicione outra operação de edição direta e selecione Aplicar.
4. Após concluir, selecione Cancelar para sair do comando.

Quando você aplica suas edições, uma edição direta é criada. A edição direta cria parâmetro que pode ser controlado na caixa de diálogo Parâmetros.

Exemplo de fluxo de trabalho de deslocamento

1. Na faixa de opções, clique na guia Modelo 3D painel Modificar Edição direta .
2. Selecione Mover e, em seguida, selecione as faces ou sólidos no menu suspenso.
3. Selecione o item a ser editado.

   Selecione um manipulador de tríade para especificar a direção do deslocamento. É possível arrastar o manipulador, inserir um nome de parâmetro ou definir um valor para a distância de deslocamento.



4. Utilize os seguintes, conforme o necessário:
   • Para realocar a tríade, selecione Localizar . A tríade aparece no cursor. Insira a tríade na nova localização desejada.
   • Controle a orientação da tríade com as opções Universal e Local:
     • Para alinhar a tríade à geometria, selecione Local e, a seguir, selecione na minibarra de ferramentas. Local posiciona a tríade em relação à face ou ao corpo selecionado.
     • Para orientar a tríade com a origem da peça, selecione Universal. Com Universal, a seleção de alinhamento não está disponível.
5. Se desejar:
   • Selecione Medir a partir de para controlar a localização inicial da distância ao selecionar a geometria existente como referência. Você pode medir a partir da maioria dos tipos de geometria, incluindo a geometria de esboço e a de trabalho.
   • Selecione Snap a para criar e manter o alinhamento com outra geometria.
   Nota: A associação entre as peças de uma montagem não é mantida.
6. Selecione o sinal de adição verde (Aplicar) da minibarra de ferramentas para completar a operação.

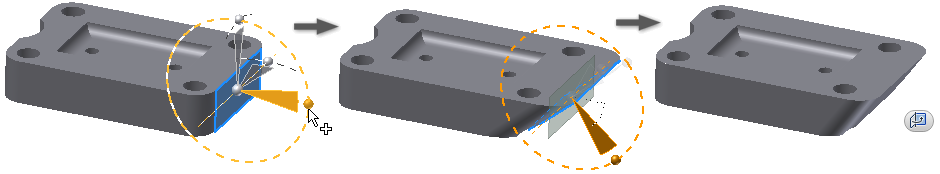

Exemplo de fluxo de trabalho de rotação

1. Na faixa de opções, clique na guia Modelo 3D painel Modificar Edição direta .
2. Selecione Girar e, a seguir, selecione as faces ou sólidos no menu suspenso.
3. Selecione o item a ser editado.

   Selecione um manipulador de tríade para especificar a direção da rotação. É possível arrastar o manipulador de dados, inserir um nome de parâmetro ou definir um valor para o ângulo de rotação.



4. Utilize os seguintes, conforme o necessário:
   • Para realocar a tríade, selecione Localizar . A tríade aparece no cursor. Insira a tríade na nova localização desejada.
   • Controle a orientação da tríade com as opções Universal e Local:
     • Para alinhar a tríade à geometria, selecione Local e, a seguir, selecione na minibarra de ferramentas. Local posiciona a tríade em relação à face ou ao corpo selecionado.
     • Para orientar a tríade com a origem da peça, selecione Universal. Com Universal, a seleção de alinhamento não está disponível.
5. Se desejado, selecione Snap paralelo para criar e manter o alinhamento paralelo com outra face. Esta é apenas uma seleção de face plana.
   Nota: A associação entre as peças de uma montagem não é mantida.
6. Selecione o sinal de adição verde (Aplicar) da minibarra de ferramentas para completar a operação.

Exemplo de fluxo de trabalho de dimensionamento

1. Na faixa de opções, clique na guia Modelo 3D painel Modificar Edição direta .
2. Selecione Tamanho e, a seguir, selecione os itens a serem editados.
   Nota: A operação de furo paramétrico não pode ser redimensionada para evitar imprecisão em arquivos de desenho.
3. Selecione um modificador na lista suspensa:
   • Selecione Deslocamento para deslocar faces selecionadas de acordo com uma certa distância da seleção.
   • Selecione Diâmetro para alterar o tamanho de faces cilíndricas. Características cilíndricas de diferentes tamanhos são alteradas para o mesmo diâmetro.
   • Selecione Raio para alterar o tamanho de faces radiais. Características radiais de diferentes tamanhos são alteradas para o mesmo raio.
   Nota: O modificador ativo controla as faces filtradas do conjunto de seleção.
4. Selecione e arraste o manipulador. Por exemplo, para alterar o raio de um objeto, selecione o modificador Raio e arraste o manipulador ou insira um valor na caixa de entrada.



5. Selecione o sinal de adição verde (Aplicar) da minibarra de ferramentas para completar a operação.

Exemplo de fluxo de trabalho de exclusão

1. Na faixa de opções, clique na guia Modelo 3D painel Modificar Edição direta .
2. Selecione Excluir e, a seguir, selecione um ou mais itens a serem excluídos.
3. Selecione o sinal de adição verde (Aplicar) da minibarra de ferramentas para completar a operação.
