Criar curva helicoidal (esboço 3D)

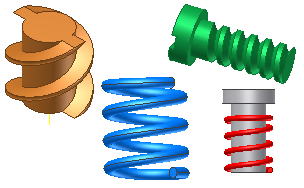

Clique na guia Esboço 3D painel Criar Curva helicoidal para criar uma operação baseada em hélice. Utilize esta operação para criar molas espirais e roscas. Utilize o comando Curva helicoidal para criar uma curva helicoidal que possa ser unida a outras entidades de esboço e servir como caminho de varredura complexa.

Nota: A Curva helicoidal é semelhante ao comando da operação Espiral. O comando Espiral necessita de um perfil de esboço 2D fechado e um eixo para criar uma operação. Uma curva helicoidal cria um esboço 3D. Use uma curva helicoidal com um perfil de esboço 2D e o comando Varredura para criar uma operação.

Criação de um passo e de uma curva helicoidal

1. Na faixa de opções, clique na guia Modelo 3D painel Esboço Criar esboço 3D.
2. Na faixa de opções, clique na guia Esboço 3D painel Criar Curva helicoidal.
3. Selecione Passo e revoluções como tipo de criação.
4. Insira parâmetros para os campos Diâmetro, Passo, Revolução e Conicidade.
5. Clique na janela de desenho para definir o ponto de início.
6. Clique na janela de desenho para definir a extremidade.

Criação de uma curva helicoidal de revoluções e altura ou de passagem e altura

1. Na faixa de opções, clique na guia Modelo 3D painel Esboço Criar esboço 3D.
2. Na faixa de opções, clique na guia Esboço 3D painel Criar Curva helicoidal.
3. Selecione Revoluções e altura ou Passo e altura como tipo de criação.
4. Insira parâmetros para os campos Diâmetro, Passo, Revolução e Conicidade.
5. Clique na janela de desenho para definir o ponto de início.
6. Clique na janela de desenho para definir a extremidade.
