Um projeto de chapa de metal é uma extensão do ambiente de modelagem de peças.
Os comandos específicos de chapa de metal otimizam o trabalho nos modelos dobrados e desdobrados. Planificações ricas em informações de fabricação podem ser criadas e documentadas em desenhos com tabelas de furos, puncionamentos e dobras. Você pode exportar planificações para formatos padrão da indústria para a fabricação em CNC.
Métodos para criar peças de chapa de metal
- Crie uma peça de chapa usando o modelo de chapa de metal. O modelo utiliza as configurações para a espessura do material, o raio da dobra e o alívio do canto. Use os comandos de esboço a fim de criar um perfil para uma face base ou um flange de contorno inicial. A seguir, saia do esboço e crie sua própria operação de chapa de metal e, a seguir, adicione as operações de chapa de metal adicionais necessárias para completar sua peça.
- Crie uma peça normal com uma espessura uniforme e, a seguir, converta-a em uma peça de chapa de metal. Quando uma peça é especificada como chapa de metal, a guia Chapa de metal é exibida é parâmetros específicos de chapa de metal são adicionados à lista de parâmetros.
De maneira inversa, é possível converter a peça de chapa de metal em uma peça padrão. Isso fecha a guia de chapa de metal e restaura o ambiente e os comandos padrão de modelagem de peças. A conversão de uma peça de chapa em uma peça padrão exclui automaticamente a planificação da chapa Em qualquer momento que você excluir uma planificação em uma peça de chapa de metal, você também excluirá todas as vistas de planificação nos desenhos associados.
Nota: Ao utilizar essa técnica, é importante verificar se a espessura da folha modelada está de acordo com a configuração dos parâmetros de espessura do material. Depois de converter uma peça em chapa de metal, é recomendável substituir os valores de cotas e de parâmetros que controlam a espessura da chapa de metal pelo parâmetro Espessura. Por exemplo, em uma operação de extrusão, utilize Espessura como valor de extrusão com o método de extensão Distância. O parâmetro Espessura atualiza a espessura da peça quando você altera a regra de chapa de metal ou quando substitui a espessura manualmente na caixa de diálogo Padrões de chapa. - Para criar uma peça de chapa de metal que siga um conjunto específico de condições, construa uma série de superfícies, costure-as juntas mais tarde e, depois, espesse-as.
Peças de chapa de metal vs. peças normais
Uma peça de chapa de metal começa como uma peça plana de metal com uma espessura uniforme. Para fins de fabricação, os detalhes como raios da dobra e tamanhos de alívio normalmente são os mesmos em toda a peça. Especifique os valores destes detalhes e, a seguir, o software os aplicará enquanto você criar o projeto. Por exemplo, ao criar um flange, a dobra é adicionada automaticamente.

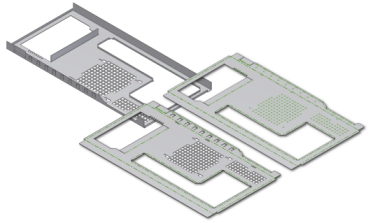

É necessário converter o modelo dobrado de volta a uma planificação para fins de fabricação. Em seguida, é possível alternar entre a vista dobrada do modelo e a vista planificada, confirmando o nó Modelo dobrado ou Planificação do navegador.
É possível adicionar operações à planificação para fins de limpeza. Essas operações costumam ser realizadas para dar suporte a práticas de fabricação específica de cada oficina. As operações adicionadas à planificação com os comandos disponíveis na guia Planificação não são exibidas quando você vê o modelo no estado dobrado.
