Publicar como vetor

A opção Publicar como vetor exporta os instantâneos sem perder a clareza. O arquivo de saída .svg tem um tamanho de arquivo menor que um arquivo de imagem raster.

Acesso ao comando: guia Início painelPublicar painelVetor.

Caixa de diálogo Publicar vetor

Selecionar objeto para publicar

Documento

Publique todos os storyboards contidos no documento.

Storyboard atual

Publique o storyboard atual.

Instantâneo atual

Publique o instantâneo atual.

Selecionar objeto para publicar

Saída aprimorada de vetor (dados B-Rep serão incluídos no arquivo)

Garante uma saída de vetor com alta qualidade. Esta opção está disponível quando os dados inseridos são compatíveis com o servidor do Inventor.

Os tipos de arquivo suportados são:

• Arquivos do Inventor (.ipb, .iam)
• Arquivos CATIA V4 (.model, .session)
• Arquivos CATIA V5 (.catpat, .CATProduct)
• Arquivos IGEST (.igs, .ige, .iges)
• Arquivos JT (.jt)
• Arquivos NX (.prt)
• Arquivos de texto Parasolid (.x_t)
• Arquivos binários Parasolid (.x_b)
• Arquivos Pro/ENGINEER (.asm, .prt, .g)
• Arquivos SAT (.sat)
• Arquivos Solidworks (.prt,.sldprt,.asm,.sldasm)
• Arquivos STEP (stp, ste, step)

Referência do modelo:
Status	O status do componente é normal. O componente de origem não pode ser encontrado usando o caminho de arquivo que foi usado quando ele foi inserido. O componente precisa ser atualizado. Nota: É possível Publicar como vetor quando todos os componentes tiverem status normal.
Componente	Exibe os nomes dos modelos inseridos.
Referência	Exibe o caminho de arquivo do modelo inserido.
Navegador	Localiza o componente quando seu status está marcado como ausente. Nota: O botão Navegador não está disponível para arquivos do Inventor. É possível utilizar a opção Recuperar a partir dos Arquivos locais/Vault para localizar os arquivos do Inventor para os quais os caminhos de arquivo são alterados.
Salvar dados Repr-L junto com o arquivo	Salva os dados Repr-L no arquivo .ipb. A seleção desta opção aumenta o tamanho do arquivo de .ipb em sua margem. Se você salvar o arquivo .ipb com esta opção selecionada, o arquivo será Publicado como vetor mais rapidamente da próxima vez, a despeito de componentes ausentes.

Arestas:
Interna	Define a largura das arestas de modelo interno.
Silhueta	Define a largura das arestas do modelo da silhueta.

Exemplos de saída do vetor

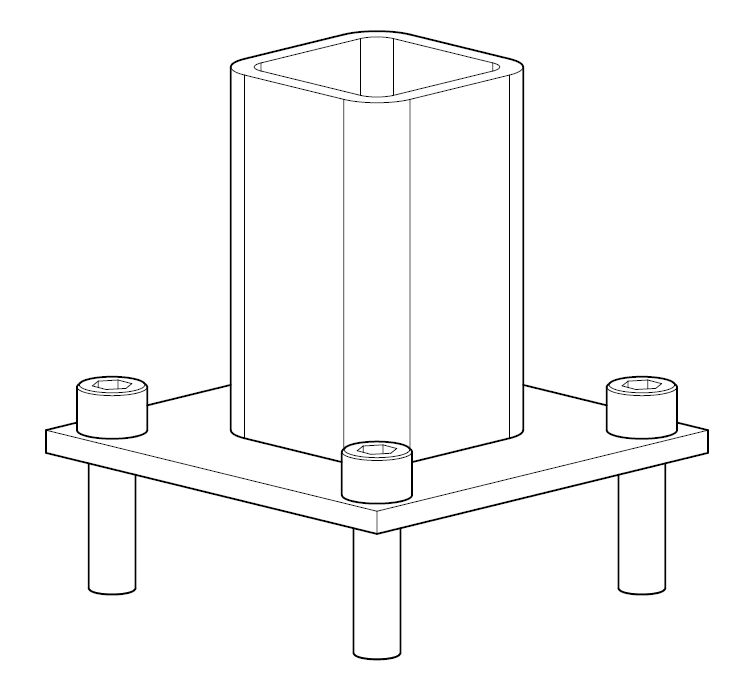

Padrão de saída do vetor:

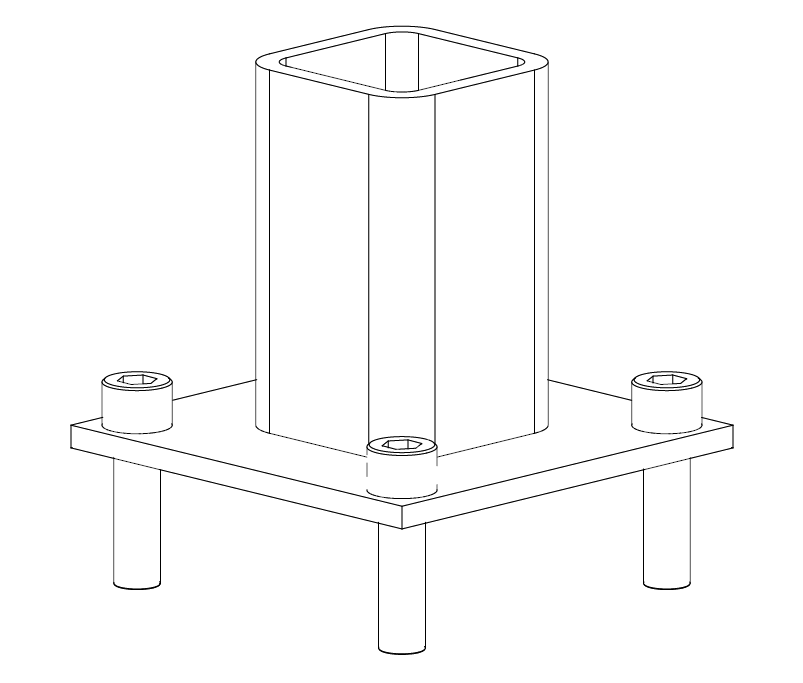

Saída aprimorada de vetor com ênfase nas arestas de silhueta:
