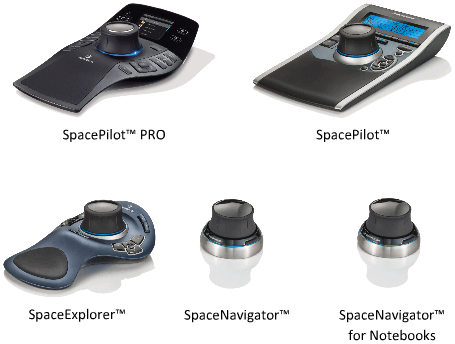

Um mouse 3D 3Dconnexion pode ser usado como uma alternativa ao mouse para mover ao redor da Scene View.
O dispositivo tem uma cápsula de controle sensível à pressão projetada para flexionar em todas as direções. Puxe, empurre, gire ou incline a cápsula para efetuar o pan, zoom e rotacionar a vista atual. A velocidade de navegação é sensível ao montante de força aplicada no dispositivo 3Dconnexion. É possível ajustar as configurações do dispositivo ao utilizar o Painel de controle para o dispositivo que é fornecido pelo fabricante com a instalação.
Quando ocorre uma alteração na vista com o mouse 3D 3Dconnexion, a ferramenta ViewCube é reorientada para refletir a vista atual. Você pode alterar o comportamento do mouse 3D 3Dconnexion a partir da barra de navegação.
| Opções do 3Dconnexion na barra de navegação | ||
|---|---|---|
| Opção | Descrição | Exemplo |
| Modo de objeto | Navega e reorienta a vista na direção da cápsula de controle. | Mova a cápsula de controle para a direita para efetuar o pan da vista para a direita. |
| Modo de navegação | Simula a navegação através do modelo. A vista do modelo é movida na direção oposta da cápsula de controle. A orientação e a altura da vista atual são mantidas. | Mova a cápsula de controle adiante para navegar em direção do modelo. |
| Modo de voo | Simula o voo através do modelo. A vista do modelo é movida na direção oposta da cápsula de controle. A orientação e altura da vista atual não é mantida. | Mova a cápsula de controle para elevar a vista. Isso faz parecer que o modelo está se movendo para baixo. |
| Modo 2D | Navega na vista usando somente as opções de navegação 2D. A vista move na direção da cápsula de controle. | Mova a cápsula de controle para efetuar o pan e zoom na vista. |
| Ferramenta Centro | Especifica um ponto para definir o ponto de giro e o centraliza o modelo naquele ponto. Este ponto de giro é usado por ferramentas subsequentes de navegação até ser movida. | Clique no modelo. A vista é centralizada no modelo com base no ponto especificado. |
| Configurações 3Dconnexion | Controla o modo de navegação padrão e a velocidade de conversão e rotação do mouse 3D 3Dconnexion no Options Editor | Ajuste a velocidade de translação e rotação. |
Usar Chaves de gerenciamento da vista no mouse 3D 3Dconnexion
Você pode acessar as diferentes vistas (como Superior, Frontal, Esquerda, Direita ou Inicial) com os botões disponíveis em alguns modelos de mouse 3D 3Dconnexion. Use o Editor de configuração de botão para personalizar as operações destes botões. Quando você clica em qualquer destes botões no dispositivo, poderá
- Ajustar a vista nas extensões do modelo. Rotaciona a vista do objeto em torno do centro da cena e afasta o zoom para que a cena caiba na viewport.
- Reorientar a vista atual para uma orientação predefinida. Retorna a vista do objeto para uma vista predeterminada.
- Manter a sensibilidade da seleção. Reorienta o modelo em torno de um ponto de giro definido com base na seleção atual.
- Manter bloqueado na seleção. Quando a opção Bloquear na seleção estiver ativada na ferramenta ViewCube, a vista do objeto é reorientada em torno do centro predefinido do objeto selecionado.
