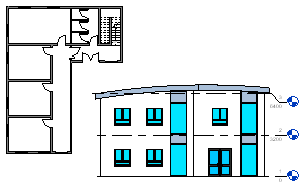

Vistas de elevação

Visualize seu modelo a partir de diversas perspectivas de elevação.

Guia Vistapainel Criarmenu suspenso Elevação Elevação.
Guia Vistapainel Criarmenu suspenso Elevação Elevação do esqueleto estrutural

Tópicos nesta seção

Sobre as vistas de elevação
Consulte as perspectivas de elevação internas ou externas das quatro direções do modelo padrão ou outras direções que você especificar.
Sobre as elevações de referência
Crie a legenda das elevações existentes que orientam um visualizador. Legendas típicas de elevação de referência podem incluir Norte, Sul, Leste, Oeste.
Sobre as vistas de elevação da estrutura
Alinhe rapidamente um plano de trabalho com um eixo ou com um plano de referência nomeado.
Sobre os identificadores de chamada de detalhe personalizados
Desenvolva símbolos de elevação e nomes que se ajustam às necessidades de sua empresa.
Sobre as propriedades da vista de elevação
Defina a operação e a aparência dos identificadores de elevação, identificadores de chamada de detalhe e legendas de referência.
Criar uma vista de elevação
Utilize vistas de elevação para examinar um projeto a partir de diferentes localizações, externas ou internas.
Alterar o símbolo de elevação
Selecione um glifo que tenha significado para sua empresa.
Alterar o plano de recorte em uma vista de elevação
Redimensione a área de visualização de uma elevação ao arrastar os pontos de extremidade dos planos de recorte.
Colocar uma elevação de referência
Selecione uma legenda de vista de referência a partir de uma lista de nomes de existente ou crie uma vista vazia que pode ser editada posteriormente.
Criar uma vista de elevação da estrutura
Em uma planta de esqueleto estrutural, defina vistas de elevação.
Criar um identificador de elevação personalizado
Utilize as ferramentas do Editor de família para criar identificadores de elevação para atender as necessidades de sua empresa.
Modificar as propriedades do símbolo de elevação
Desenvolva identificadores de elevação alternativos significativos ou altere identificadores existentes.

Tópico pai: Vistas de projeto

Informações relacionadas

Identificadores de vista para cortes, elevações e chamadas de detalhe
