Adicionar uma legenda em uma folha

Como em uma legenda de um mapa, a legenda na folha ajuda o profissional de construção a interpretar corretamente os desenhos.

Em um conjunto de documentos de construção é possível incluir os seguintes tipos de legendas:

• Legenda de componente: uma lista dos componentes usados no modelo de construção, com detalhes sobre sua estrutura, representação em desenhos ou sua aparência visual.
• Legenda de nota-chave: uma lista de notas-chave usadas para documentar o modelo de construção.
• Legenda de símbolo: uma lista de símbolos que são usados em desenhos.

Exemplo de uma legenda de símbolo

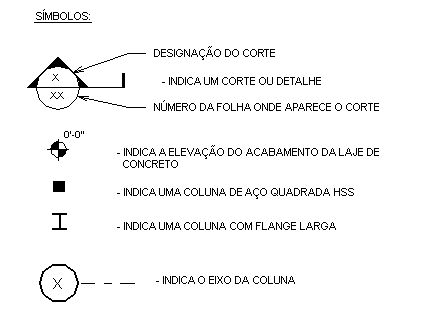

Exemplo de uma legenda de símbolo estrutural

Para adicionar uma legenda em uma folha

1. Crie a vista da legenda no projeto.
2. Abra a folha na qual deseja colocar a vista da legenda.
3. No Navegador de projeto, expanda Legendas, clique no nome da vista da legenda, arraste-a para a área de desenho e clique para colocá-la na folha.

   É possível colocar uma vista da legenda em múltiplas folhas.

4. (Opcional) Para uma legenda de componente ou legenda de símbolo, oculte a vista de apresentação.
5. (Opcional) Para uma legenda de nota-chave, faça o seguinte:
   • Filtrar a legenda com base nas vistas incluídas na folha.
   • Modificar a forma de exibição da legenda de nota-chave na folha.
