Utilizar a ferramenta Órbita

Utilize a ferramenta Órbita para alterar a orientação de um modelo.

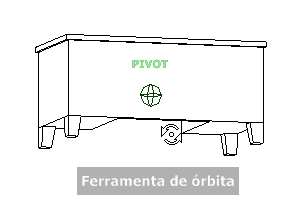

O cursor muda para o cursor de Órbita. Quando você arrasta o cursor, o modelo rotaciona em torno de um ponto de pivô enquanto a vista permanece fixa.

Especifique o ponto de pivô.

O ponto de pivô é o ponto base utilizado ao rotacionar o modelo com a ferramenta Órbita. É possível especificar o ponto de pivô nas seguintes maneiras:

• Ponto de pivô padrão. Quando você primeiro abre um modelo, o ponto alvo da vista atual é utilizado como o ponto de pivô para orbitar no modelo.
• Selecionar objetos. É possível selecionar objetos antes de utilizar a ferramenta Órbita para calcular o ponto de pivô. O ponto de pivô é calculado com base no centro das extensões dos objetos selecionados.
• Ferramenta Centro. É possível especificar um ponto no modelo para ser usado como o ponto de pivô ao orbitar com a ferramenta Centralizar.
• Ctrl+Clique e arraste. Mantenha pressionada a tecla Ctrl antes de clicar na seção Órbita ou enquanto a ferramenta Órbita estiver ativa, a seguir arraste o ponto no modelo que deseja utilizar como o ponto de pivô. Esta opção somente está disponível ao utilizar os círculos grandes e minicírculos de Navegação completa o minicírculo Objeto da vista.
  Nota: Enquanto a ferramenta Órbita está ativa, você pode manter pressionada a tecla Ctrl a qualquer momento para mover o ponto de pivô utilizado pela ferramenta Órbita.

Manter a direção acima

É possível controlar como o modelo efetua a órbita em torno do ponto de pivô escolhendo manter a direção acima do modelo. Quando a direção acima é mantida, a órbita é restringida ao longo do eixo XY e na direçãoZ. Se você arrastar na horizontal, a câmera move paralela ao plano XY. Se você arrastar na vertical, a câmera move paralela ao longo do eixo Z.

Se a direção acima não for mantida, você pode rolar o modelo utilizando o anel de rolagem que está centralizado em torno do ponto de pivô. Utilize a caixa de diálogo Opções para o SteeringWheels, para controlar se a direção acima é mantida ou não para a ferramenta Órbita.

Para orbitar um modelo com a ferramenta Órbita

1. Exiba um dos círculos Objeto da vista ou Navegação completa.
2. Clique e mantenha pressionada a seção Órbita.

   O cursor muda para o cursor de Órbita.

3. Arraste para rotacionar o modelo.
   Nota: Utilize a ferramenta Centro para recentralizar o modelo na vista atual, caso esteja utilizando um dos círculos Objeto da vista ou Navegação completa.
4. Solte o botão em seu dispositivo apontador para voltar ao círculo.

Para orbitar em torno de um objeto com a ferramenta Órbita

1. Pressione Esc para assegurar que nenhuma ferramenta esteja ativa e para desmarcar quaisquer objetos previamente selecionados.
2. Selecione os objetos no modelo para os quais deseja definir o ponto de pivô.
3. Exiba um dos círculos Objeto da vista ou Navegação completa.
4. Clique e mantenha pressionada a seção Órbita.

   O cursor muda para o cursor de Órbita.

5. Arraste para rotacionar o modelo.
6. Solte o botão em seu dispositivo apontador para voltar ao círculo.

Para manter a direção acima para a ferramenta Órbita

1. Exiba o minicírculo Objeto da vista ou um dos círculos de Navegação completa.
2. Clique com o botão direito do mouse no círculo e clique em Opções.
3. Na caixa de diálogo Opções, selecione Manter a cena acima para a ferramenta Órbita.
4. Clique em OK.

   A órbita no modelo é restringida ao longo das direções do plano XY e Z.

Para rolar o modelo em torno do ponto de pivô com a ferramenta Órbita

1. Exiba o minicírculo Objeto da vista ou um dos círculos de Navegação completa.
2. Clique com o botão direito do mouse no círculo e clique em Opções.
3. Na caixa de diálogo Opções, demarque a marca de seleção de Manter a cena acima para a ferramenta Órbita.
4. Clique em OK.
5. Clique e mantenha pressionada a seção Órbita.

   O cursor muda para o cursor de Órbita.

6. Mantenha pressionada a tecla Shift para exibir o anel de rolagem. Arraste para rolar o modelo.
7. Solte o botão em seu dispositivo apontador para voltar ao círculo.

Para iniciar a ferramenta Órbita com o botão do meio do mouse

1. Exiba um dos círculos que não seja o círculo grande de Objeto da vista ou os círculos do Tour do edifício.
2. Mantenha pressionada a tecla Shift.
3. Mantenha pressionada a roda de rolagem ou o botão do meio em seu dispositivo apontador e arraste para orbitar o modelo.
4. Solte o botão em seu dispositivo apontador para voltar ao círculo.
