Esquemas de cores

Somente é possível aplicar esquemas de cores em vistas da planta de piso e vistas de corte com base em um valor específico ou uma faixa de valores. É possível aplicar um esquema diferente de cor em cada vista.

Guia Arquiteturapainel suspenso Ambiente e Área (Esquemas de cores)

Utilize os esquemas de cores para colorir e aplicar padrões de preenchimento para:

ambientes
áreas
espaços e zonas
tubulações e dutos

Nota: Para usar os esquemas de cores, é preciso ter ambientes ou áreas definidos no projeto.

Nota: Para usar os esquemas de cores para os elementos do Revit MEP, você também precisa ter espaços, zonas, tubulações ou dutos definidos no projeto.

Tópicos nesta seção

Sobre os esquemas de cores

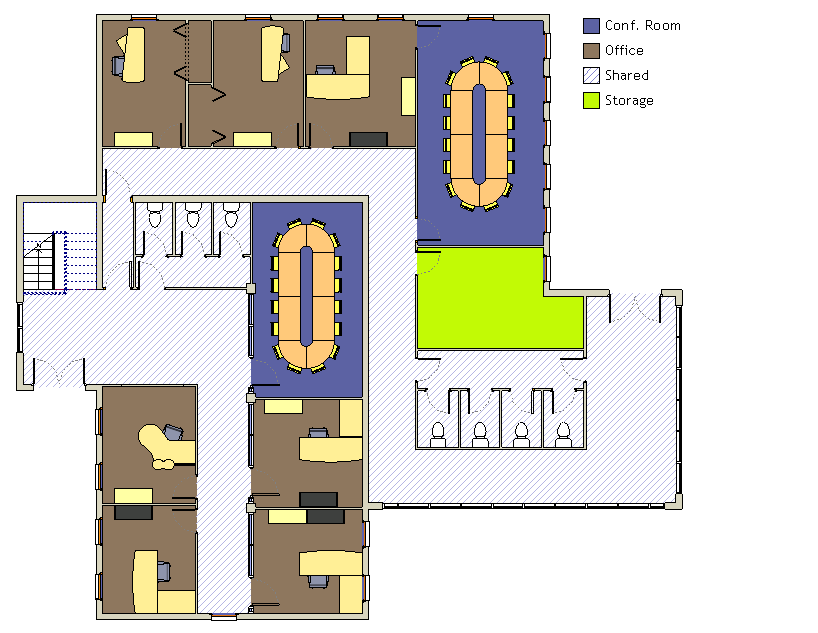

Os esquemas de cores são úteis para a ilustração gráfica de categorias de espaços.
Sobre legendas com preenchimento de cor
Para vistas que utilizam esquemas de cores, as legendas com preenchimento de cores fornecem uma chave para a representação de cor.
Sobre como usar um esquema de cores em uma vista de corte
Um esquema de cores é uma valiosa ferramenta analítica e de visualização quando aplicada à uma vista de corte.
Criar um esquema de cores
Crie um esquema de cores ao selecionar a categoria e ao especificar as definições do esquema de cores.
Adicionar valores em uma definição de esquema de cores
Modifique o esquema de cores ao adicionar valores para parâmetros para transmitir as informações desejadas sobre os espaços.
Aplicar um esquema de cores
Aplique um esquema de cores somente no plano de fundo da vista ou para todos os elementos do modelo na vista.
Modificar um esquema de cores
Na caixa de diálogo Editar esquema de cores, selecione a categoria e esquema de cor para editar.
Remover a exibição do esquema de cores
Você pode editar a propriedade Esquema de cores para a vista, para selecionar outro esquema de cores ou remover um esquema de cores da vista.
Adicionar uma legenda de preenchimento de cores
Colocar a legenda de preenchimento de cor em qualquer lugar na área do desenho para descrever o esquema de cores utilizado na vista.
Modificar uma legenda de preenchimento de cores
Após colocar uma legenda, é possível redimensioná-la redimensionar as amostras das legendas. Você também pode alterar a ordem dos itens na legenda, a aparência gráfica das amostras e o título da legenda.
Aplicar o esquema de cores do modelo hospedeiro em modelos vinculados
Quando um modelo hospedeiro inclui modelos vinculados e modelos vinculados aninhados, você pode utilizar o esquema de cor hospedeiro para vistas vinculadas.
Aplicar um esquema de cores de modelo vinculado em ambientes e áreas em modelos vinculados
Quando um modelo hospedeiro inclui modelos vinculados e modelos vinculados aninhados, você pode controlar o esquema de cores utilizado para ambientes e áreas em vistas vinculadas.
Propriedades de preenchimento de cor da legenda
Para visualizar ou alterar as propriedades de preenchimento de cores de legenda, selecione o preenchimento de corda legenda e visualize a paleta Propriedades.
